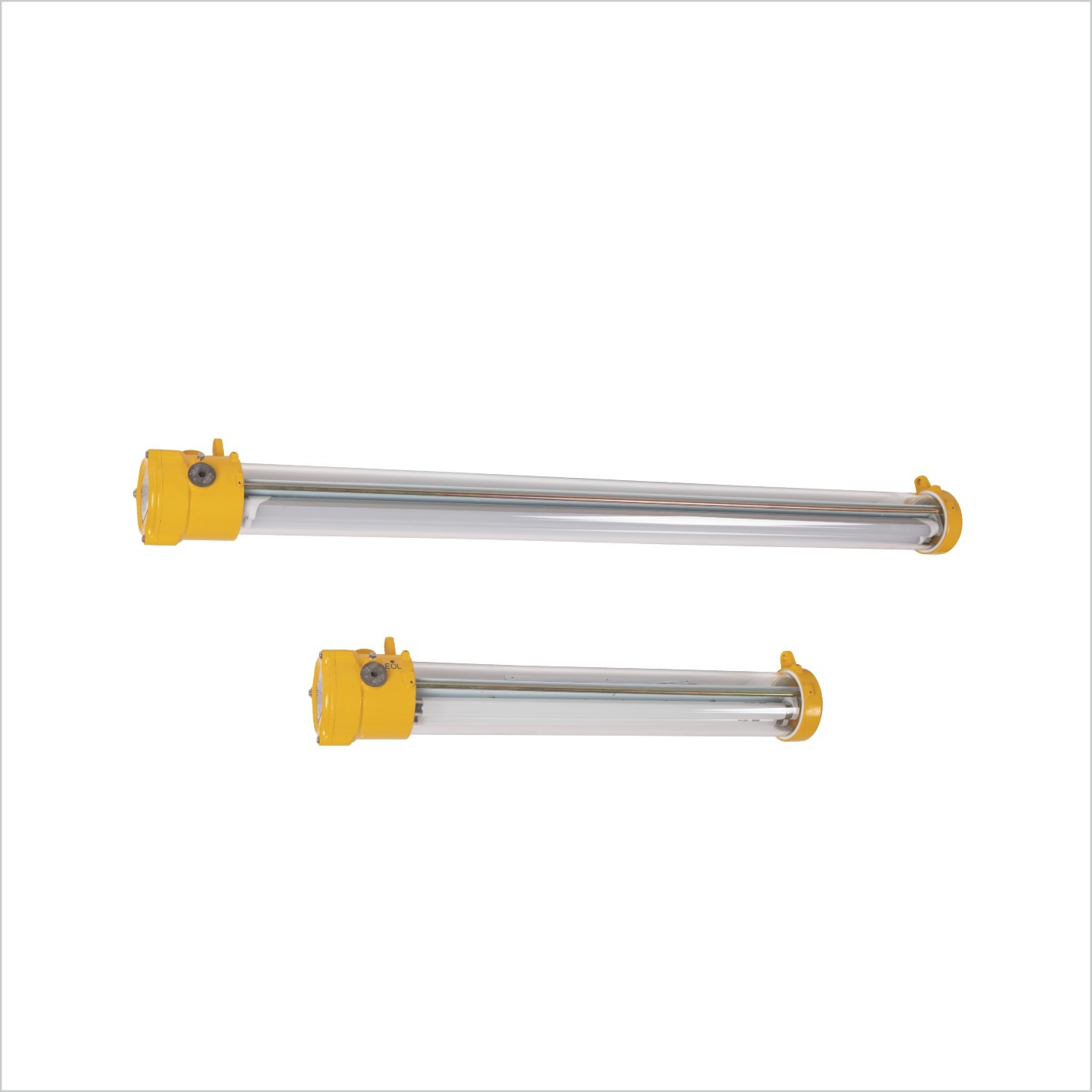

Взрывозащищённые светильники серии
BAY51-D
-
Взрывозащита в соответствии с требованиями
-TР TC те 012
-IEC
-АТЕХ -
Может использоваться в
Зоне 1 и Зоне 2
Зоне 21 и Зоне 22
Классе 1, Зоне 1 и Зоне 2
Классе 1, отделе 2, Группах А, В, С, D - Три типа корпусов: Тип 1, Тип 11 и Тип 111
-
Доступные лампы и мощность
Тип 1: ТВ 1 ВВт х 2, Т5 14Вт х 2, LED 9Вт х 2
Тип 11: ТВ 36Вт х 2, Т5 2ВВт х 2, LED 1 ВВт х 2
Тип 111: ТВ 5ВВт х 2, Т5 35Вт х 2, LED 2ВВт х 2 - Стеклянная трубка выдерживает удар 4 Дж.
- Корпус из алюминиевого сплава, не содержащего меди, с порошковым покрытием желтого цвета (RAL 1021).
- Встроенный электронный балласт, широкое входное напряжение, быстрый запуск, стабильная работа, коэффициент мощности>О,95. Встроенный светодиодный драйвер, широкий вход напряжения, выход CC-CV (постоянный ток - постоянное напряжение), коэффициент мощности>О,95.
- Защита от эффекта выпрямления в конце срока службы лампы (EOL).
- Аварийные функции доступны по запросу
- Опросный лист
-
Варианты исполнения
-
Технические характеристики
-

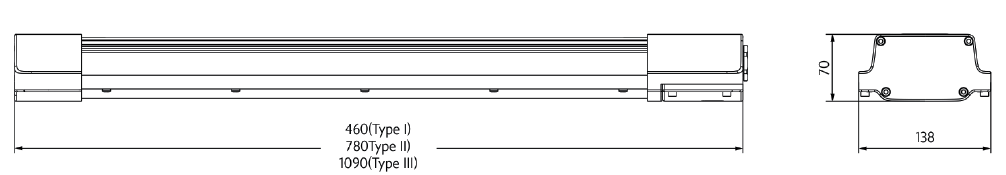

Габаритные чертежи
-

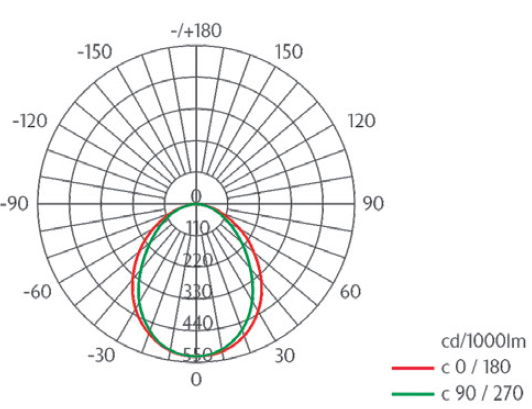

Фотометрические данные
-

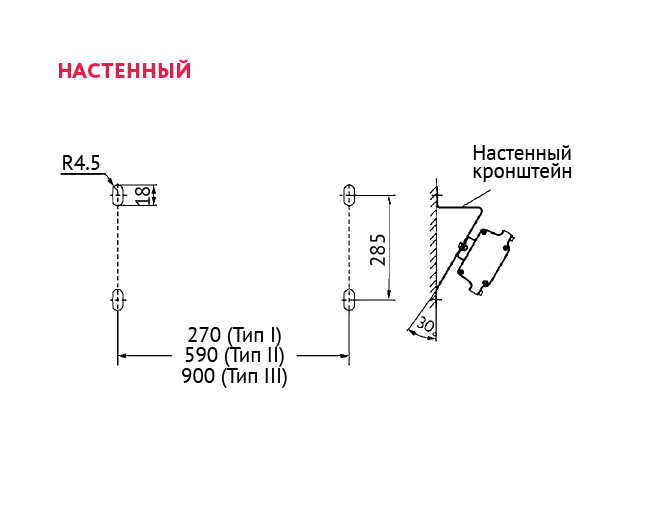

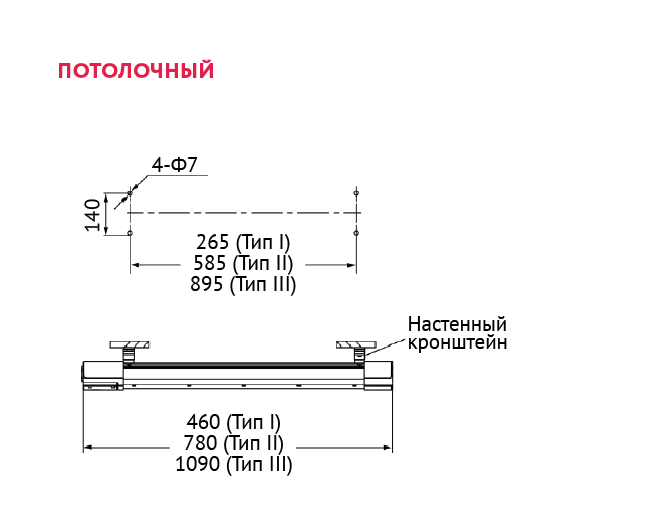

Тип монтажа
Взрывозащищенные прожекторы
BAY51-D-_Х_ _ _
| Виды взрывозащиты | |
| Сертификат ТР ТС | 1 Exdb IIB Т6 Gb |
| Газ и пыль | 1 Ех db IIB+H2 Т6 Gb Ех tb IIIC Т8О°С Db |
| Европа (АТЕХ) | TUV СY 21 АТЕХ 0206465Х |
| Газ и пыль | Ех II2 G Ex db IIB T6 Gb Ех II2 G Ех db IIB+H2 Т6 Gb Ех II2 D Ех tb IIIC Т8О°С Db IP66 |
| Сертификаты | IECEx; АТЕХ; CU-TR |
| Соответствие стандартам | EN IEC 60079-0, EN 60079-1, EN 60079-31 IEC 60079-0, IEC 60079-1, IEC 60079-31 |
| Материал | |
| Корпус | Алюминиевый сплав без содержания меди, порошковое покрытие, желтый цвет (RAL 1021) |
| Стеклянная трубка | Упрочненное стекло, выдерживает удар 4 Дж |
| Балласт | Электронный балласт |
| Аварийный блок | Специальный аварийный контроллер и аккумуляторный блок с защитой от перезаряда |
| Защитный кожух (опция) | Углеродистая сталь с порошковым покрытием (белая) или нержавеющая сталь |
| Внешний отражатель | Чистый алюминий с порошковым покрытием |
| Открытое крепление | Нержавеющая сталь |
| Лампа | |
| Характеристики лампы | Люминесцентная лампа Т8 (поставляется вместе с осветительными приборами) Люминесцентная лампа Т5 (поставляется вместе с осветительными приборами) |
| Мощность лампы (Вт) | Т8: 18Втх2, 36Втх2, 58Втх2 Т5: 14Втх2, 28Втх2, 35Втх2 |
| Номинальное напряжение | Т8/Т5: 100-305 В АС 50/60 Гц |
| Защита от заземления | М5 (внутренние и внешние болты заземления) |
| Номинальное напряжение | 100-277 В АС 50/60 Гц, 130-250 В DC |
| Защита от заземления | М5 (внутренние и внешние заземляющие болты) |
| Степень защиты | IP66 |
| Температура окружающей среды | Ех db I IB+H2 Т6 Gb for Tamb: -20"С-+55"С Ех db IIB Т6 Gb апd Ех tb IIIC ТВО"С ОЫР66 forTamb:-60"C-+55"C Ех 11 2 G Ех db IIB+H2 Т6 Gb for Tamb: -20"С-+55"С Ех II 2G Ех db IIB T6 Gb and® 112 О Ех tb IIICTB0"C ОЫР66 forTamb:-60"C-+55"C 3х |
| Клемма | 1.5-4mm'(L +N+PE) |
| Кабельные вводы | 2 х М25 х 1.5 заглушки (М20 х 1.5 заглушки - опционально)) |
| Сальник | Рекомендуется DQM-II (Ех d) или DQM-I1I (Ех d). Пожалуйста смотрите Р7/20-29 |
| Данные о чрезвычайных ситуациях | |
| Аварийный блок | Специальный аварийный контроллер и аккумуляторная свая, с защитой от перезаряда и переразряда |
| Аварийная мощность (Вт) | 36Вт х 30%, 58Вт х 30% |
| Время экстренного запуска | О.3с |
| Время зарядки | 24ч |
| Время аварийного освещения | 120мин (180мин опционально) |
Взрывозащищенные прожекторы
BAY51-D-_ _Х_ _ _
| Виды взрывозащиты | |
| Сертификат ТР ТС | 1 Exdb IIB Т6 Gb |
| Газ и пыль | 1 Ех db IIB+H2 Т6 Gb Ех tb IIIC Т80°С Db |
| Европа (АТЕХ) | TUV СY 21 АТЕХ 0206465Х |
| Газ и пыль | Ех II2 G Ex db IIB T6 Gb Ех II2 G Ех db IIB+H2 Т6 Gb Ех II2 D Ех tb IIIC Т80°С Db IP66 |
| Сертификаты | IECEx; АТЕХ; CU-TR |
| Соответствие стандартам | EN 60079-0, EN 60079-1, EN 60079-31, IEC 60079-0, IEC 60079-1, IEC 60079-31 |
| Материал | |
| Корпус | Алюминиевый сплав без содержания меди, порошковое покрытие, желтый цвет (RAL 1021) |
| Стеклянная трубка | Упрочненное стекло, выдерживает удар 4 Дж |
| Балласт | Электронный балласт |
| Драйвер светодиода | Широкий вход напряжения, выход CC-CV (постоянный ток - постоянное напряжение), с функцией распределенного тока, постоянного тока, защиты от перенапряжения и электромагнитных помех, а также защиты от перегрузки по току, обрыва и короткого замыкания. |
| Защитный кожух (опция) | Углеродистая сталь с порошковым покрытием (белая) или нержавеющая сталь |
| Внешний отражатель | Чистый алюминий с порошковым покрытием |
| Открытое крепление | Нержавеющая сталь |
| Лампа | |
| Характеристики лампы | Светодиодный модуль (поставляется вместе со светильниками) |
| Мощность лампы (Вт) | Светодиод: 9Втх2, 18Втх2, 28Втх2 |
| Индекс цветопередачи (Ra) | Светодиод: >80 |
| Цветовая температура светодиодов (ССТ) | 5000К Примечание: природный белый цвет доступен в целом. Теплый белый или холодный белый - опционально, пожалуйста, уточняйте при заказе. |
| Номинальное напряжение | Светодиод: 100-275 В АС 50/60 Гц |
| Защита от заземления | М5 (внутренние и внешние заземляющие болты) |
| Степень защиты | IP66 |
| Температура окружающей среды | Ех db IIB+H2 Т6 Gbfor Tamb: -20"С-+55"С Ех db IIВ Т6 Gb and Ех tb IIIC Т80"С Db IP66 for Tamb: -60"С-+55"С Ех 11 2 G Ех db IIB+H2 Т6 Gb for Tamb: -20"С-+55"С Ех 11 2 G Ех db IIB Т6 Gb and Ех 11 2 D Ех tb IIIC Т80"С Db IP66 for Tamb: -60"С-+55"С |
| Клемма | 3 х 1.5-4mm2(L +N+PE) |
| Кабельные вводы | 2 х М25 х 1.5 заглушки |
| Сальник | Рекомендуется DQM-II (Ех d) ог DQM-III (Ех d). Пожалуйста смотрите Р7/20-29 |
| Данные о чрезвычайных ситуациях | |
| Аварийный блок | Специальный аварийный контроллер и аккумуляторная свая, с защитой от перезаряда и переразряда |
| Аварийная мощность (Вт) | 18Вт х 30%, 28Вт х 30% |
| Время экстренного запуска | О.3с |
| Время зарядки | 24ч |
| Время аварийного освещения | 120мин (180мин опционально) |
