Взрывозащищённые светодиодные светильники серии HRY97
-
КОНСТРУКЦИЯ
Корпус прожектора выполнен из алюминиевого сплава и окрашен порошковой краской (RAL1021). 3 типоразмера корпуса. Внутри установлен светодиодный кластер, источник питания, система уплотнения. Рассеиватель из поликарбоната. Светильник имеет вводные отверстия М25х1,5 (2 шт.). Возможна транзитная прокладка кабеля. Доступны модификации с блоком аварийного питания. -
УСТАНОВКА
Потолочный, настенный и подвесной монтаж. -
КОМПЛЕКТ ПОСТАВКИ
Светильник в сборе. Кабельный ввод не входит в комплект поставки.
- Опросный лист
-
Технические характеристики
-
Варианты исполнения
-
Габаритные чертежи
-
Фотометрические данные
-
Тип монтажа
| Маркировка взрывозащиты | 1 Ex db eb mb IIС T5 Gb X/Ex tb IIIC T95° C Db X |
| Тип источника света | SMD |
| Углы рассеивания | 120° |
| Цветовая температура | 5700K |
| CRI | >80 |
| Температура эксплуатации | от -60 до +60 °C |
| IP | IP66 |
| IK | IK07 |
| Класс защиты от поражения электрическим током | I |
| cos φ | > 0,95 |
| Коэффициент пульсаций | <5% |
| Напряжение | 100-277В AC, 130-250В DC |
| Частота | 50/60 Гц |
| Максимальное сечение жилы кабеля | 4 мм2 |
| Отверстия для ввода кабеля | М25х1,5 (2 шт.) |
| Мощность в аварийном режиме | 14 Вт |
| Время работы в аварийном режиме | 1,5 часа, 3 часа (опционально) |
| Время зарядки | 24 часа |
|
Наименование |
Мощность, Вт |
Световой поток, лм |
КЦТ, К |
Тип корпуса |
Тип монтажа |
Масса, кг |
|
HRY97-20-G |
20 |
2500 |
5700 |
1 |
подвесной |
3,9 |
|
HRY97-20-B |
20 |
2500 |
5700 |
1 |
настенный |
3,9 |
|
HRY97-20-X |
20 |
2500 |
5700 |
1 |
потолочный |
3,9 |
|
HRY97-40-G |
40 |
5300 |
5700 |
2 |
подвесной |
5,7 |
|
HRY97-40-B |
40 |
5300 |
5700 |
2 |
настенный |
5,7 |
|
HRY97-40-X |
40 |
5300 |
5700 |
2 |
потолочный |
5,7 |
|
HRY97-60-G |
60 |
7500 |
5700 |
3 |
подвесной |
6,5 |
|
HRY97-60-B |
60 |
7500 |
5700 |
3 |
настенный |
6,5 |
|
HRY97-60-X |
60 |
7500 |
5700 |
3 |
потолочный |
6,5 |

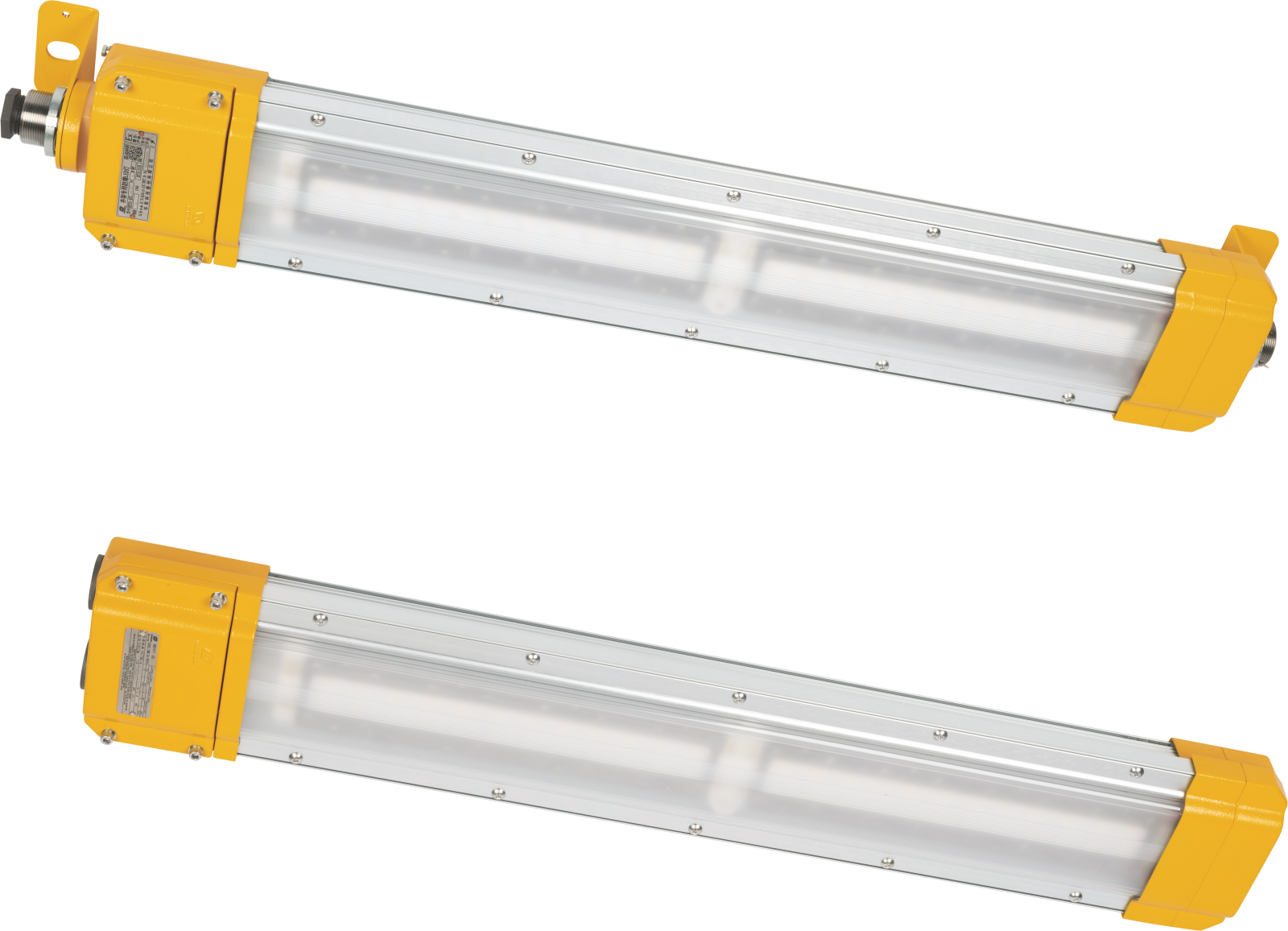

Взрывозащищённые светильники серии BAY51-D
-
Взрывозащита в соответствии с требованиями
-TР TC те 012
-IEC
-АТЕХ -
Может использоваться в
Зоне 1 и Зоне 2
Зоне 21 и Зоне 22
Классе 1, Зоне 1 и Зоне 2
Классе 1, отделе 2, Группах А, В, С, D - Три типа корпусов: Тип 1, Тип 11 и Тип 111
-
Доступные лампы и мощность
Тип 1: ТВ 1 ВВт х 2, Т5 14Вт х 2, LED 9Вт х 2
Тип 11: ТВ 36Вт х 2, Т5 2ВВт х 2, LED 1 ВВт х 2
Тип 111: ТВ 5ВВт х 2, Т5 35Вт х 2, LED 2ВВт х 2 - Стеклянная трубка выдерживает удар 4 Дж.
- Корпус из алюминиевого сплава, не содержащего меди, с порошковым покрытием желтого цвета (RAL 1021).
- Встроенный электронный балласт, широкое входное напряжение, быстрый запуск, стабильная работа, коэффициент мощности>О,95. Встроенный светодиодный драйвер, широкий вход напряжения, выход CC-CV (постоянный ток - постоянное напряжение), коэффициент мощности>О,95.
- Защита от эффекта выпрямления в конце срока службы лампы (EOL).
- Аварийные функции доступны по запросу
- Опросный лист
Варианты исполнения
|
Наименование |
Мощность, Вт |
Световой поток, лм |
Мощность в аварийном режиме, Вт |
Световой поток в аварийном режиме, лм |
КЦТ, К |
Тип монтажа |
Масса, кг |
|
HRJ-30/20-K |
30 |
3300 |
20 |
2300 |
5700 |
на скобе |
10 |
|
HRJ-60/40-K |
60 |
6350 |
40 |
4450 |
5700 |
на скобе |
13 |
Технические характеристики
| Маркировка взрывозащиты | 1 Ex db IIC T6 Gb/ Ex tb IIIC T80 C Db |
| Тип источника света | SMD |
| Температура эксплуатации | от -40 до +55 °C |
| IP | IP66 |
| IK | IK07 |
| Класс защиты от поражения электрическим током | I |
| cos φ | > 0,95 |
| Коэффициент пульсаций | <5% |
| Напряжение | 100-277В AC |
| Частота | 50/60 Гц |
| Максимальное сечение жилы кабеля | 4 мм2 |
| Отверстия для ввода кабеля | М25х1,5 (2 шт.) |
| Тип работы | непостоянного действия |
| Время работы в аварийном режиме | 1,5 часа, 2 часа (опционально) |
| Время зарядки аккумулятора | 24 часа |
