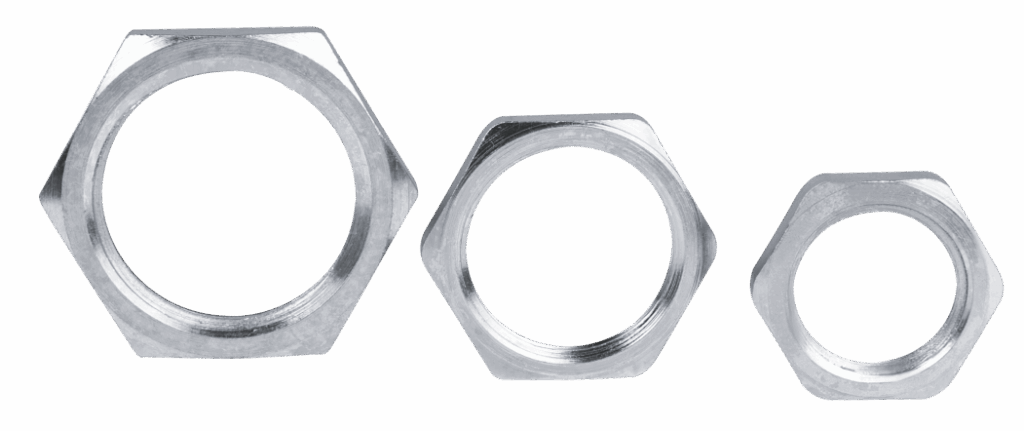

Контргайки
-
КОНСТРУКЦИЯ
Могут быть выполнены из никелированной латуни, нержавеющей стали (304/316) или углеродистой стали. Типы присоединительной резьбы: метрическая (M), трубная (G) и NPT.
| Температура эксплуатации | от -60 до +60 °C |
|
Тип резьбы |
Габаритные размеры, мм |
Масса, кг |
|||
|
M |
G |
A |
B |
L |
|
|
M20x1,5 |
1/2 |
27 |
24 |
3 |
0,005 |
|
M25x1,5 |
3/4 |
36 |
32 |
4 |
0,012 |
|
M32x1,5 |
1 |
42 |
38 |
5 |
0,017 |
|
M40x1,5 |
1 1 /4 |
51 |
46 |
6 |
0,026 |
|
M50x1,5 |
1 1/2 |
60 |
55 |
6 |
0,028 |
|
M63x1,5 |
2 |
75 |
70 |
6 |
0,055 |
|
M75x1,5 |
2 1/2 |
90 |
85 |
6 |
0,078 |
Технические характеристики
| Температура эксплуатации | от -60 до +60 °C |

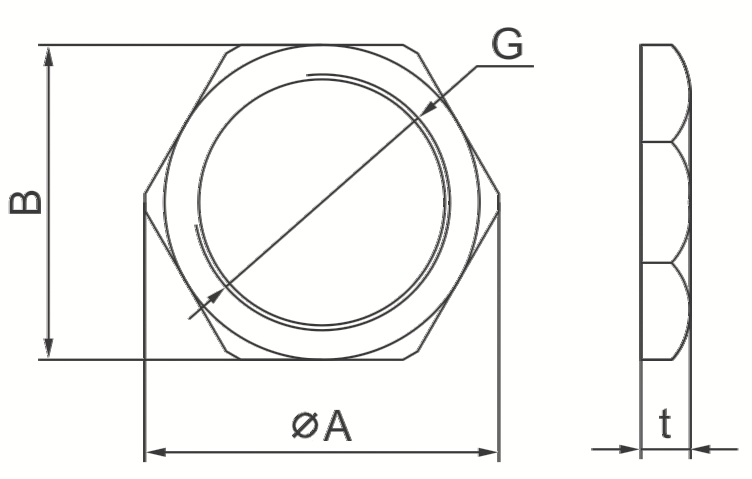

Габаритные чертежи
|
Тип резьбы |
Габаритные размеры, мм |
Масса, кг |
|||
|
M |
G |
A |
B |
L |
|
|
M20x1,5 |
1/2 |
27 |
24 |
3 |
0,005 |
|
M25x1,5 |
3/4 |
36 |
32 |
4 |
0,012 |
|
M32x1,5 |
1 |
42 |
38 |
5 |
0,017 |
|
M40x1,5 |
1 1 /4 |
51 |
46 |
6 |
0,026 |
|
M50x1,5 |
1 1/2 |
60 |
55 |
6 |
0,028 |
|
M63x1,5 |
2 |
75 |
70 |
6 |
0,055 |
|
M75x1,5 |
2 1/2 |
90 |
85 |
6 |
0,078 |
