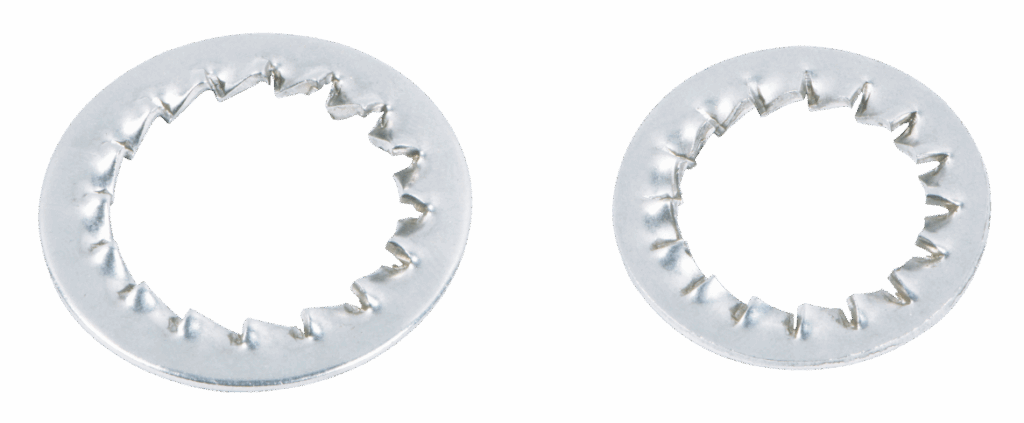

Зубчатые стопорные кольца
-
КОНСТРУКЦИЯ
Зубчатые стопорные кольца выполнены из нержавеющей стали (304/316).
| Температура эксплуатации | от -60 до +150 °C |
|
Тип резьбы |
Габаритные размеры, мм |
Масса, кг |
||
|
M |
D |
d |
s |
|
|
M20x1,5 |
33 |
21 |
1,5 |
0,005 |
|
M25x1,5 |
37 |
27,5 |
1,5 |
0,006 |
|
M32x1,5 |
45,5 |
34 |
1,5 |
0,007 |
|
M40x1,5 |
55 |
42,5 |
1,5 |
0,008 |
|
M50x1,5 |
64,5 |
50,5 |
1,5 |
0,014 |
|
M63x1,5 |
78 |
63,5 |
1,5 |
0,024 |
|
M75x1,5 |
92,5 |
75,5 |
1,5 |
0,033 |
Технические характеристики
| Температура эксплуатации | от -60 до +150 °C |
Габаритные чертежи
|
Тип резьбы |
Габаритные размеры, мм |
Масса, кг |
||
|
M |
D |
d |
s |
|
|
M20x1,5 |
33 |
21 |
1,5 |
0,005 |
|
M25x1,5 |
37 |
27,5 |
1,5 |
0,006 |
|
M32x1,5 |
45,5 |
34 |
1,5 |
0,007 |
|
M40x1,5 |
55 |
42,5 |
1,5 |
0,008 |
|
M50x1,5 |
64,5 |
50,5 |
1,5 |
0,014 |
|
M63x1,5 |
78 |
63,5 |
1,5 |
0,024 |
|
M75x1,5 |
92,5 |
75,5 |
1,5 |
0,033 |
