Взрывозащищенные герметизирующие фитинги серии BAG
-
КОНСТРУКЦИЯ

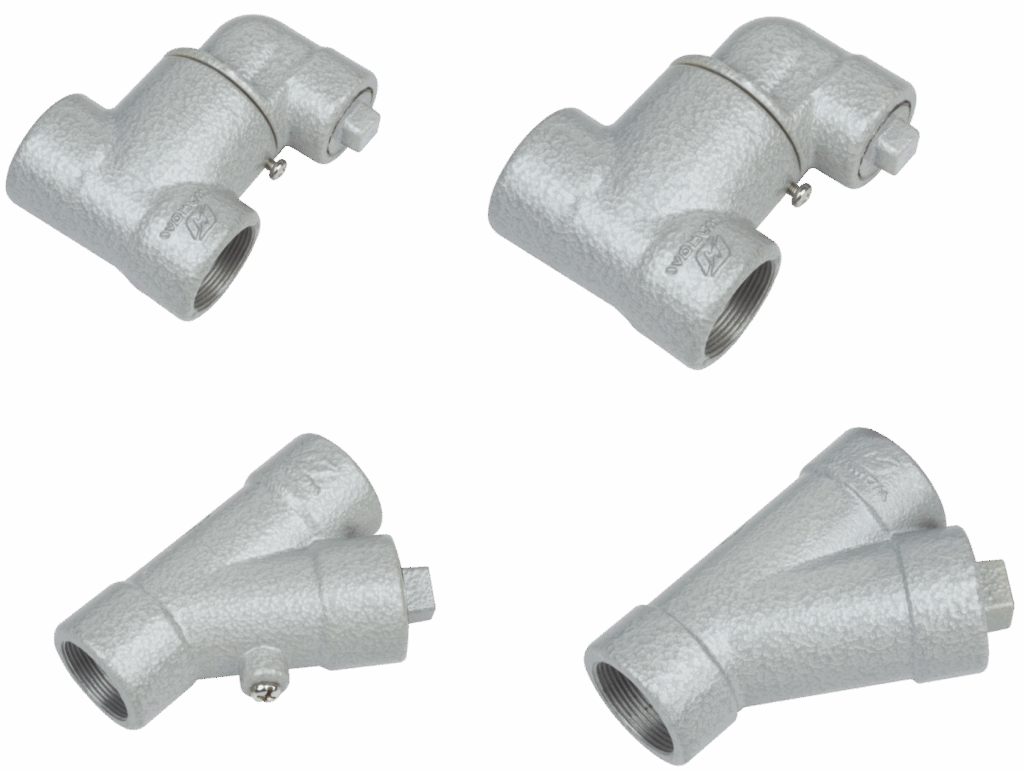

Герметизирующий фитинг представляет собой цилиндр с присоединительной резьбой. Фитинг заполняется компаундом. Материал корпуса – алюминиевый сплав. -
УСТАНОВКА
Выступает соединительным или разделительным элементом между взрывозащищенным оборудованием в трубных системах электропроводки. -
КОМПЛЕКТ ПОСТАВКИ
Фитинг в сборе.
| Маркировка взрывозащиты | 1 Ex db IIС Gb X/ Ex tb IIIC Db X – для фитингов с метрической резьбой и NPT 1 Ex e IIС Gb X/ Ex tb IIIC Db X – для фитингов с резьбой G |
| Материал | Алюминиевый сплав |
| Температура эксплуатации | от -60 до +75 °C |
| IP | IP66 |
|
|
Тип резьбы H |
Габаритные размеры, мм |
Внешний диаметр кабеля, мм |
Масса, кг |
||
|
M |
NPT/G |
A |
B |
|||
|
Тип Z |
M20x1,5 |
1/2" |
77 |
54 |
8-10 |
0,1 |
|
M25x1,5 |
3/4" |
84 |
65 |
10-14 |
0,15 |
|
|
M32x1,5 |
1" |
102 |
78 |
12-17 |
0,2 |
|
|
Тип Z |
M40x1,5 |
1 1 /4" |
130 |
87 |
15-23 |
0,35 |
|
M50x1,5 |
1 1/2" |
130 |
92 |
17-26 |
0,35 |
|
|
M63x1,5 |
2" |
140 |
107 |
25-35 |
0,5 |
|
|
Тип H |
M20x1,5 |
1/2" |
74 |
95 |
8-10 |
0,3 |
|
M25x1,5 |
3/4" |
74 |
101 |
10-14 |
0,3 |
|
|
M32x1,5 |
1" |
74 |
107 |
12-17 |
0,3 |
|
|
M40x1,5 |
1 1 /4" |
98 |
115 |
15-23 |
0,35 |
|
|
M50x1,5 |
1 1/2" |
98 |
134 |
17-26 |
0,45 |
|
|
M63x1,5 |
2" |
120 |
142 |
25-35 |
0,55 |
|
| Маркировка взрывозащиты | 1 Ex db IIС Gb X/ Ex tb IIIC Db X – для фитингов с метрической резьбой и NPT 1 Ex e IIС Gb X/ Ex tb IIIC Db X – для фитингов с резьбой G |
| Материал | Алюминиевый сплав |
| Температура эксплуатации | от -60 до +75 °C |
| IP | IP66 |
|
|
Тип резьбы H |
Габаритные размеры, мм |
Внешний диаметр кабеля, мм |
Масса, кг |
||
|
M |
NPT/G |
A |
B |
|||
|
Тип Z |
M20x1,5 |
1/2" |
77 |
54 |
8-10 |
0,1 |
|
M25x1,5 |
3/4" |
84 |
65 |
10-14 |
0,15 |
|
|
M32x1,5 |
1" |
102 |
78 |
12-17 |
0,2 |
|
|
Тип Z |
M40x1,5 |
1 1 /4" |
130 |
87 |
15-23 |
0,35 |
|
M50x1,5 |
1 1/2" |
130 |
92 |
17-26 |
0,35 |
|
|
M63x1,5 |
2" |
140 |
107 |
25-35 |
0,5 |
|
|
Тип H |
M20x1,5 |
1/2" |
74 |
95 |
8-10 |
0,3 |
|
M25x1,5 |
3/4" |
74 |
101 |
10-14 |
0,3 |
|
|
M32x1,5 |
1" |
74 |
107 |
12-17 |
0,3 |
|
|
M40x1,5 |
1 1 /4" |
98 |
115 |
15-23 |
0,35 |
|
|
M50x1,5 |
1 1/2" |
98 |
134 |
17-26 |
0,45 |
|
|
M63x1,5 |
2" |
120 |
142 |
25-35 |
0,55 |
|
