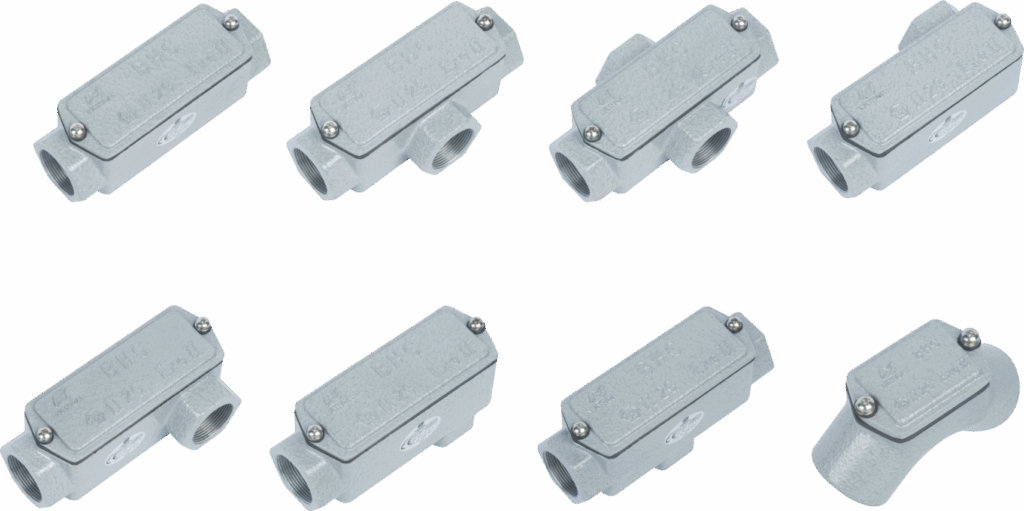

Взрывозащищенные проходные коробки серии BHC

  • КОНСТРУКЦИЯ
    Коробка состоит из прямоугольного корпуса с патрубками шестигранного сечения для присоединения взрывозащищенной трубной проводки с проводами или кабелями и крышки, крепящейся к корпусу двумя винтами. Материалы корпуса – алюминиевый сплав или чугун. Материал уплотнения – силикон.
  • УСТАНОВКА
    На плоскую поверхность.
  • КОМПЛЕКТ ПОСТАВКИ
    Коробка в сборе.
Запросить каталог
Маркировка взрывозащитыEx e IIС Gb U/ Ex tb IIIC Db U
МатериалАлюминиевый сплав, чугун
Температура эксплуатацииот -60 до +100 °C
IPIP66



Тип резьбы A

Габаритные размеры, мм

Масса, кг

M

NPT/G

W

H

L

Тип A

M20x1,5

1/2"

35

45

110

0,15

M25x1,5

3/4"

38

49

118

0,2

M32x1,5

1"

45

54

145

0,35

M40x1,5

1 1 /4"

54

65

170

0,5

M50x1,5

1 1/2"

60

71

176

0,6

M63x1,5

2"

72

83

204

0,65

Тип B

M20x1,5

1/2"

52

45

110

0,2

M25x1,5

3/4"

55

49

118

0,2

M32x1,5

1"

63,5

54

145

0,35

M40x1,5

1 1 /4"

71

65

170

0,5

M50x1,5

1 1/2"

80

71

176

0,65

M63x1,5

2"

93,5

83

204

1,2

Тип C

M20x1,5

1/2"

69

45

110

0,2

M25x1,5

3/4"

72

49

118

0,25

M32x1,5

1"

80

54

145

0,4

M40x1,5

1 1 /4"

88

65

170

0,55

M50x1,5

1 1/2"

100

71

176

0,65

M63x1,5

2"

115

83

204

1,2

Тип D

M20x1,5

1/2"

52

45

101

0,2

M25x1,5

3/4"

55

49

108

0,2

M32x1,5

1"

63,5

54

135

0,35

M40x1,5

1 1 /4"

71

65

162,5

0,5

M50x1,5

1 1/2"

80

71

165,5

0,65

M63x1,5

2"

93,5

83

194,5

1,2

Тип E

M20x1,5

1/2"

52

45

101

0,2

M25x1,5

3/4"

55

49

108

0,2

M32x1,5

1"

63,5

54

135

0,35

M40x1,5

1 1 /4"

71

65

162,5

0,5

M50x1,5

1 1/2"

80

71

165,5

0,65

M63x1,5

2"

93,5

83

194,5

1,2

Тип F

M20x1,5

1/2"

35

45

101

0,2

M25x1,5

3/4"

38

49

108

0,2

M32x1,5

1"

45

54

135

0,35

M40x1,5

1 1 /4"

54

65

162,5

0,5

M50x1,5

1 1/2"

60

71

165,5

0,65

M63x1,5

2"

72

83

194,5

1,2

Тип G

M20x1,5

1/2"

35

62

110

0,2

M25x1,5

3/4"

38

66

118

0,2

M32x1,5

1"

45

71

145

0,35

M40x1,5

1 1 /4"

54

82

170

0,5

M50x1,5

1 1/2"

60

91

176

0,65

M63x1,5

2"

72

104

204

1,2

Тип H

M20x1,5

1/2"

30

51

84

0,1

M25x1,5

3/4"

35

53

89

0,15

M32x1,5

1"

41

64

108

0,25

M40x1,5

1 1 /4"

51

69

116

0,25

M50x1,5

1 1/2"

57

76

130

0,35

M63x1,5

2"

70

95

168

0,55
Технические характеристики
