Взрывозащищенные фитинги серии BNG
-
КОНСТРУКЦИЯ

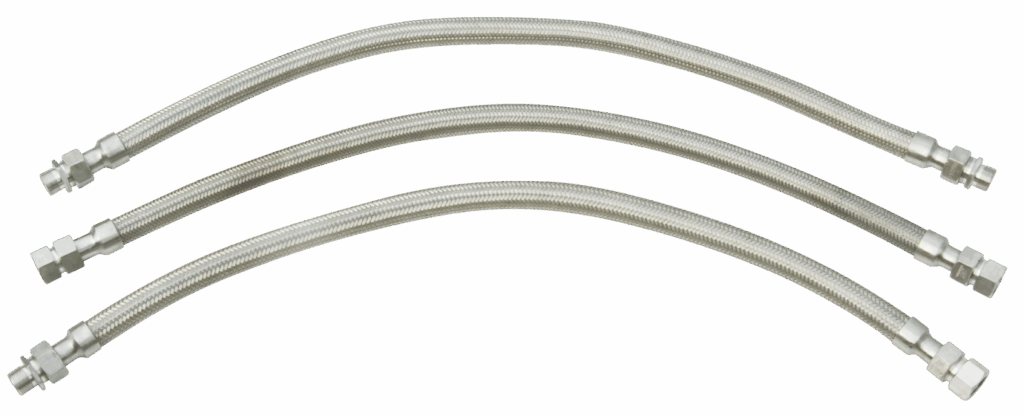

Фитинг представляет собой металлорукав с двумя вращающимися резьбовыми штуцерами на концах. Штуцеры могут иметь как внутреннюю, так и наружную резьбу в различных комбинациях: "папа" /"папа", "мама" / "мама", "папа" / "мама". Все металлические части фитинга выполнены из нержавеющей стали (304, 316, 316L). Типы присоединительной резьбы: метрическая (M), трубная (G), NPT (N). -
КОМПЛЕКТ ПОСТАВКИ
Контргайка не входит в комплект поставки.
| Маркировка взрывозащиты | Ex db IIС Gb U/ Ex tb IIIC Db U – для резьбовых фитингов с метрической резьбой и NPT Ex eb IIС Gb U/ Ex tb IIIC Db U - для резьбовых фитингов с резьбой G |
| IP | IP66 |
| Температура эксплуатации | от -60 до +100 °C |
| Длина | 700, 1000 мм |
|
|
Внутренний номинальный диаметр, мм |
Тип резьбы H |
Длина, мм |
Минимальный радиус изгиба |
Масса, кг |
|
|
M |
NPT/G |
|||||
|
BNG-☐x☐☐(M)/☐☐(F) |
15 |
M20x1,5 |
1/2" |
700 |
80 |
0,55 |
|
15 |
M20x1,5 |
1/2" |
1000 |
80 |
0,7 |
|
|
20 |
M25x1,5 |
3/4" |
700 |
110 |
0,85 |
|
|
20 |
M25x1,5 |
3/4" |
1000 |
110 |
1 |
|
|
25 |
M32x1,5 |
1" |
700 |
145 |
1,05 |
|
|
25 |
M32x1,5 |
1" |
1000 |
145 |
1,15 |
|
|
32 |
M40x1,5 |
1 1 /4" |
700 |
180 |
1,25 |
|
|
32 |
M40x1,5 |
1 1 /4" |
1000 |
180 |
1,3 |
|
|
40 |
M50x1,5 |
1 1/2" |
700 |
210 |
1,7 |
|
|
40 |
M50x1,5 |
1 1/2" |
1000 |
210 |
1,95 |
|
|
50 |
M63x1,5 |
2" |
700 |
250 |
2,35 |
|
|
50 |
M63x1,5 |
2" |
1000 |
250 |
2,4 |
|
|
BNG-☐x☐☐(M)/☐☐(M) |
15 |
M20x1,5 |
1/2" |
700 |
80 |
0,5 |
|
15 |
M20x1,5 |
1/2" |
1000 |
80 |
0,65 |
|
|
20 |
M25x1,5 |
3/4" |
700 |
110 |
0,8 |
|
|
20 |
M25x1,5 |
3/4" |
1000 |
110 |
0,95 |
|
|
25 |
M32x1,5 |
1" |
700 |
145 |
1 |
|
|
25 |
M32x1,5 |
1" |
1000 |
145 |
1,05 |
|
|
32 |
M40x1,5 |
1 1 /4" |
700 |
180 |
1,15 |
|
|
32 |
M40x1,5 |
1 1 /4" |
1000 |
180 |
1,2 |
|
|
40 |
M50x1,5 |
1 1/2" |
700 |
210 |
1,6 |
|
|
40 |
M50x1,5 |
1 1/2" |
1000 |
210 |
1,8 |
|
|
50 |
M63x1,5 |
2" |
700 |
250 |
2,15 |
|
|
50 |
M63x1,5 |
2" |
1000 |
250 |
2,25 |
|
|
BNG-☐x☐☐(F)/☐☐(F) |
15 |
M20x1,5 |
1/2" |
700 |
80 |
0,65 |
|
15 |
M20x1,5 |
1/2" |
1000 |
80 |
0,75 |
|
|
20 |
M25x1,5 |
3/4" |
700 |
110 |
0,95 |
|
|
20 |
M25x1,5 |
3/4" |
1000 |
110 |
1,05 |
|
|
25 |
M32x1,5 |
1" |
700 |
145 |
1,1 |
|
|
25 |
M32x1,5 |
1" |
1000 |
145 |
1,3 |
|
|
32 |
M40x1,5 |
1 1 /4" |
700 |
180 |
1,35 |
|
|
32 |
M40x1,5 |
1 1 /4" |
1000 |
180 |
1,4 |
|
|
40 |
M50x1,5 |
1 1/2" |
700 |
210 |
1,8 |
|
|
40 |
M50x1,5 |
1 1/2" |
1000 |
210 |
2,15 |
|
|
50 |
M63x1,5 |
2" |
700 |
250 |
2,55 |
|
|
50 |
M63x1,5 |
2" |
1000 |
250 |
3,15 |
|
