DQM-I Кабельные вводы под бронированный кабель
-
КОНСТРУКЦИЯ
Кабельные вводы для бронированного кабеля с одинарным уплотнением для всех типов брони/оплетки. Могут быть выполнены из никелированной латуни, нержавеющей стали (304/316). Типы присоединительной резьбы: метрическая (M), трубная (G) и NPT. -
КОМПЛЕКТ ПОСТАВКИ
Уплотнительное кольцо входит в комплект поставки. Контргайка не входит в комплект поставки.
| Маркировка взрывозащиты | 1 Ex eb IIC Gb X/ Ex ta IIIC Da X |
| IP | IP66/67 |
| Температура эксплуатации | от -60 до +125 °C |
|
Условное обозначение |
Тип резьбы |
Диаметр вводимого кабеля B, макс., мм |
Диаметр вводимого кабеля C, мин./макс., мм |

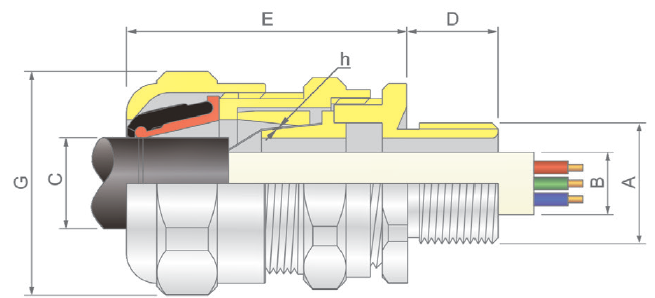

Габаритные размеры, мм |
Толщина брони, мм |
Диаметр стальной жилы, мм |
Масса, кг |
|||
|
M |
NPT/G |
D |
E |
G |
||||||
|
20A |
M20x1,5 |
1/2" |
10,5 |
5,5-12 |
15 |
51 |
31 |
0-0,6 |
0,8-1,4 |
0,11 |
|
20B |
M20x1,5 |
1/2" |
10,5 |
9-16 |
15 |
51 |
31 |
0-0,6 |
0,8-1,4 |
0,14 |
|
20C |
M20x1,5 |
1/2" |
14,5 |
12,5-20,5 |
15 |
53 |
37 |
0-0,6 |
0,8-1,4 |
0,14 |
|
25A |
M25x1,5 |
3/4" |
10,5 |
9-16 |
15 |
51 |
37 |
0-0,6 |
0,8-1,4 |
0,18 |
|
25B |
M25x1,5 |
3/4" |
14,5 |
12,5-20,5 |
15 |
53 |
37 |
0-0,6 |
0,8-1,4 |
0,17 |
|
25C |
M25x1,5 |
3/4" |
19,5 |
17-26 |
15 |
58 |
45 |
0-0,7 |
1,0-1,7 |
0,17 |
|
32A |
M32x1,5 |
1" |
14,5 |
12,5-20,5 |
19 |
53 |
45 |
0-0,6 |
0,8-1,4 |
0,2 |
|
32B |
M32x1,5 |
1" |
19,5 |
17-26 |
19 |
58 |
45 |
0-0,7 |
1,0-1,7 |
0,26 |
|
32C |
M32x1,5 |
1" |
25,5 |
22-33 |
19 |
62 |
54 |
0-0,8 |
1,0-1,7 |
0,28 |
|
40A |
M40x1,5 |
1 1 /4" |
19,5 |
17-26 |
19 |
58 |
54 |
0-0,7 |
1,0-1,7 |
0,28 |
|
40B |
M40x1,5 |
1 1 /4" |
25,5 |
22-33 |
19 |
62 |
54 |
0-0,8 |
1,0-1,7 |
0,31 |
|
40C |
M40x1,5 |
1 1 /4" |
31 |
28-41 |
19 |
69 |
65 |
0-1,0 |
1,0-2,0 |
0,37 |
|
50A |
M50x1,5 |
1 1/2" |
25,5 |
22-33 |
19 |
62 |
65 |
0-0,8 |
1,0-1,7 |
0,37 |
|
50B |
M50x1,5 |
1 1/2" |
31 |
28-41 |
19 |
69 |
65 |
0-1,0 |
1,0-2,0 |
0,55 |
|
50C |
M50x1,5 |
1 1/2" |
37 |
36-52,5 |
19 |
77 |
77 |
0-1,0 |
1,0-2,0 |
0,7 |
|
63A |
M63x1,5 |
2" |
31 |
28-41 |
19 |
69 |
77 |
0-1,0 |
1,0-2,0 |
0,85 |
|
63B |
M63x1,5 |
2" |
37 |
36-52,5 |
19 |
77 |
77 |
0-1,0 |
1,0-2,0 |
1,0 |
|
63C |
M63x1,5 |
2" |
49 |
46-65 |
19 |
95 |
93 |
0-1,2 |
1,5-2,7 |
1,3 |
|
75A |
M75x1,5 |
2 1/2" |
37 |
36-52,5 |
19 |
77 |
90 |
0-1,0 |
1,0-2,0 |
2,4 |
|
75B |
M75x1,5 |
2 1/2" |
55 |
46-65 |
19 |
95 |
93 |
0-1,2 |
1,5-2,7 |
2,7 |
|
75C |
M75x1,5 |
2 1/2" |
64 |
57-78 |
19 |
100 |
110 |
0-1,5 |
2,0-3,5 |
2,8 |
|
90 |
M90x1,5 |
3" |
75 |
68-88 |
19 |
100 |
121 |
0-1,5 |
2,0-3,5 |
3,7 |
|
115 |
M115x1,5 |
4" |
90 |
83-103 |
19 |
106 |
137 |
0-1,5 |
2,0-3,5 |
4,4 |
