DQM-I Кабельные вводы под небронированный кабель
-
КОНСТРУКЦИЯ
Кабельные вводы для небронированного кабеля с одинарным уплотнением. Могут быть выполнены из полиамида, никелированной латуни, нержавеющей стали (304/316). Типы присоединительной резьбы: метрическая (M), трубная (G) и NPT. -
КОМПЛЕКТ ПОСТАВКИ
Уплотнительное кольцо входит в комплект поставки. Контргайка не входит в комплект поставки.
| Маркировка взрывозащиты | 1 Ex eb IIC Gb X/ Ex ta IIIC Da X |
| IP | IP66/67 |
| Температура эксплуатации | от -60 до +125 °C |
|

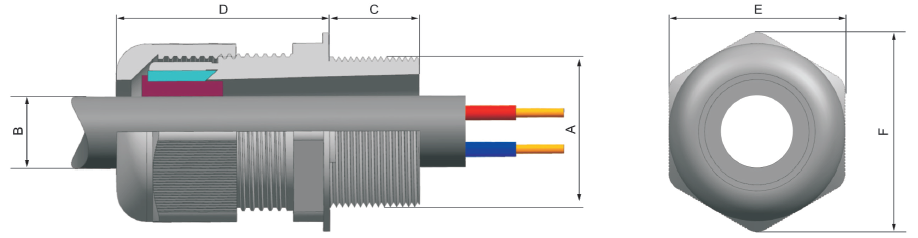

для кабельных вводов из полиамида |
|||||||
|
Условное обозначение |
Тип резьбы M |
Диаметр вводимого кабеля B, мин./макс., мм |
Габаритные размеры, мм |
Масса, кг |
|||
|
C |
D |
E |
F |
||||
|
16 |
M16x1,5 |
5-8 |
15 |
27 |
19 |
21 |
0,05 |
|
20 |
M20x1,5 |
6-10 |
15 |
29 |
24 |
26 |
0,05 |
|
25 |
M25x1,5 |
9-12 |
15 |
33 |
30 |
33 |
0,05 |
|
25 |
M25x1,5 |
12-16 |
15 |
33 |
30 |
33 |
0,05 |
|
32 |
M32x1,5 |
10-18 |
15 |
35 |
41 |
45 |
0,05 |
|
40 |
M40x1,5 |
17-25 |
14 |
46 |
50 |
55 |
0,1 |
|
50 |
M50x1,5 |
23-32 |
14 |
51 |
57 |
63 |
0,1 |
|
63 |
M63x1,5 |
32-44 |
15 |
51 |
70 |
78 |
0,2 |
|

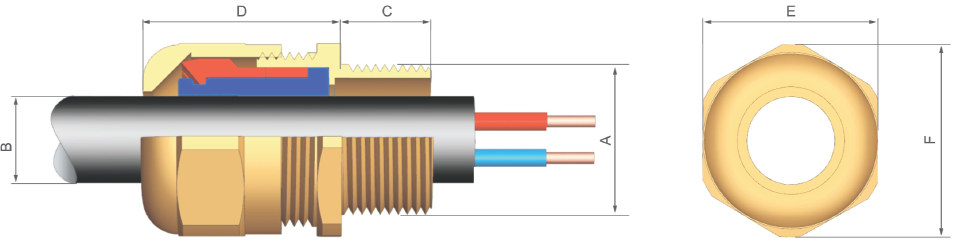

для кабельных вводов из никелированной латуни, нержавеющей стали |
||||||||
|
Условное обозначение |
Тип резьбы |
Диаметр вводимого кабеля B, мин./макс., мм |
Габаритные размеры, мм |
Масса, кг |
||||
|
M |
NPT/G |
C |
D |
E |
F |
|||
|
20 |
M20x1,5 |
1/2" |
5-10 |
15 |
33 |
27 |
30 |
0,2 |
|
25 |
M25x1,5 |
3/4" |
9-14 |
15 |
33 |
32 |
35 |
0,2 |
|
32 |
M32x1,5 |
1" |
13-18 |
19 |
37 |
38 |
41 |
0,3 |
|
40 |
M40x1,5 |
1 1 /4" |
17-24 |
19 |
40 |
47 |
50 |
0,5 |
|
50 |
M50x1,5 |
1 1/2" |
22-32 |
19 |
40 |
55 |
60 |
0,6 |
|
63 |
M63x1,5 |
2" |
31-44 |
19 |
53 |
68 |
72 |
0,7 |
|
75 |
M75x1,5 |
2 1/2" |
43-56 |
19 |
53 |
80 |
85 |
0,9 |
