DQM-II Кабельные вводы под бронированный кабель в трубе
-
КОНСТРУКЦИЯ
Кабельные вводы для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки. Имеют внутреннюю резьбу для внешнего присоединения. Могут быть выполнены из никелированной латуни, нержавеющей стали (304/316). Типы присоединительной резьбы: метрическая (M), трубная (G) и NPT. Подходит для кабелей, имеющих характеристику “Cold Flow”. -
КОМПЛЕКТ ПОСТАВКИ
Уплотнительное кольцо входит в комплект поставки. Контргайка не входит в комплект поставки.
| Маркировка взрывозащиты | 1 Ex db IIC Gb X/ Ex ta IIIC Da X 1 Ex eb IIC Gb X/ Ex ta IIIC Da X |
| IP | IP66/67 |
| Температура эксплуатации | от -60 до +125 °C |
|

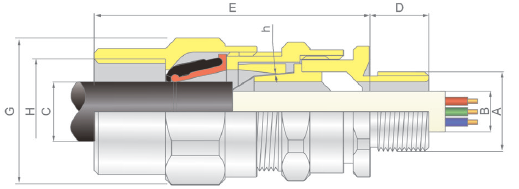

Условное обозначение |
Тип резьбы A |
Тип резьбы H |
Диаметр вводимого кабеля B, мин./макс., мм |
Диаметр вводимого кабеля C, мин./макс., мм |
Габаритные размеры, мм |
Толщина брони, мм |
Диаметр стальной жилы, мм |
Масса, кг |
|||||
|
M |
NPT/G |
M |
NPT/G |
стандартный |
альтернативный |
D |
E |
G |
|||||
|
20A |
M20x1,5 |
1/2" |
M20x1,5 |
1/2" |
4-8 |
- |
5,5-12 |
15 |
74 |
31 |
0-0,6 |
0,8-1,4 |
0,15 |
|
20B |
M20x1,5 |
1/2" |
M20x1,5 |
1/2" |
6,5-10,5 |
- |
9-16 |
15 |
74 |
31 |
0-0,6 |
0,8-1,4 |
0,2 |
|
20C SGM |
M20x1,5 |
1/2" |
M25x1,5 |
3/4" |
3-12 |
- |
9-17 |
15 |
96 |
37 |
0-0,6 |
0,8-1,4 |
0,2 |
|
25A |
M25x1,5 |
3/4" |
M20x1,5 |
1/2" |
6,5-10,5 |
- |
9-16 |
15 |
74 |
37 |
0-0,6 |
0,8-1,4 |
0,2 |
|
25B |
M25x1,5 |
3/4" |
M25x1,5 |
3/4" |
10-14,5 |
8-12 |
12,5-20,5 |
15 |
76 |
37 |
0-0,6 |
0,8-1,4 |
0,24 |
|
25C SGM |
M25x1,5 |
3/4" |
M32x1,5 |
1" |
6-18 |
- |
9-25 |
15 |
83 |
45 |
0-0,7 |
1,0-1,7 |
0,27 |
|
32A |
M32x1,5 |
1" |
M25x1,5 |
3/4" |
10-14,5 |
8-12 |
12,5-20,5 |
19 |
76 |
45 |
0-0,6 |
0,8-1,4 |
0,28 |
|
32B |
M32x1,5 |
1" |
M32x1,5 |
1" |
14,5-19,5 |
11-15,5 |
17-26 |
19 |
87 |
45 |
0-0,7 |
1,0-1,7 |
0,27 |
|
32C SGM |
M32x1,5 |
1" |
M40x1,5 |
1 1 /4" |
12-25 |
- |
15-31 |
19 |
95 |
54 |
0-0,8 |
1,0-1,7 |
0,33 |
|
40A |
M40x1,5 |
1 1 /4" |
M32x1,5 |
1" |
14,5-19,5 |
11-15,5 |
17-26 |
19 |
87 |
54 |
0-0,7 |
1,0-1,7 |
0,33 |
|
40B |
M40x1,5 |
1 1 /4" |
M40x1,5 |
1 1 /4" |
19-25,5 |
17-21,5 |
22-33 |
19 |
95 |
54 |
0-0,8 |
1,0-1,7 |
0,36 |
|
40C SGM |
M40x1,5 |
1 1 /4" |
M50x1,5 |
1 1/2" |
18-31 |
- |
24-37 |
19 |
103 |
65 |
0-1,0 |
1,0-2,0 |
0,45 |
|
50A |
M50x1,5 |
1 1/2" |
M40x1,5 |
1 1 /4" |
19-25,5 |
17-21,5 |
22-33 |
19 |
95 |
65 |
0-0,8 |
1,0-1,7 |
0,45 |
|
50B |
M50x1,5 |
1 1/2" |
M50x1,5 |
1 1/2" |
25-35 |
22-28 |
28-41 |
19 |
103 |
65 |
0-1,0 |
1,0-2,0 |
0,7 |
|
50C |
M50x1,5 |
1 1/2" |
M63x1,5 |
2" |
31,5-39 |
27,5-35 |
36-52,5 |
19 |
118 |
77 |
0-1,0 |
1,0-2,0 |
0,85 |
|
63A |
M63x1,5 |
2" |
M50x1,5 |
1 1/2" |
25-32 |
22-28 |
28-41 |
19 |
103 |
77 |
0-1,0 |
1,0-2,0 |
1,2 |
|
63B |
M63x1,5 |
2" |
M63x1,5 |
2" |
31,5-39 |
27,5-35 |
36-52,5 |
19 |
118 |
77 |
0-1,0 |
1,0-2,0 |
1,5 |
|
63C |
M63x1,5 |
2" |
M75x1,5 |
2 1/2" |
42,5-90 |
39-46,5 |
46-65 |
19 |
131 |
93 |
0-1,2 |
1,5-2,7 |
1,8 |
|
75A |
M75x1,5 |
2 1/2" |
M63x1,5 |
2" |
31,5-39 |
27,5-35,5 |
36-52,5 |
19 |
118 |
90 |
0-1,0 |
1,0-2,0 |
2,8 |
|
75B |
M75x1,5 |
2 1/2" |
M75x1,5 |
2 1/2" |
42,5-55,5 |
39-46,5 |
46-65 |
19 |
131 |
93 |
0-1,2 |
1,5-2,7 |
3,1 |
|
75C |
M75x1,5 |
2 1/2" |
M90x1,5 |
3" |
54,5-64 |
48,5-58 |
57-78 |
19 |
138 |
110 |
0-1,5 |
2,0-3,5 |
3,5 |
|
90 |
M90x1,5 |
3" |
M115x1,5 |
4" |
63-75 |
- |
68-88 |
19 |
140 |
121 |
0-1,5 |
2,0-3,5 |
4,1 |
|
115 |
M115x1,5 |
4" |
M125x1,5 |
4 1/2" |
75-90 |
- |
83-103 |
19 |
145 |
137 |
0-1,5 |
2,0-3,5 |
4,9 |
