DQM-II Кабельные вводы под небронированный кабель в трубе
-
КОНСТРУКЦИЯ
Кабельные вводы для небронированного кабеля с одинарным уплотнением. Имеют внутреннюю резьбу для внешнего присоединения. Могут быть выполнены из никелированной латуни, нержавеющей стали (304/316). Типы присоединительной резьбы: метрическая (M), трубная (G) и NPT. -
КОМПЛЕКТ ПОСТАВКИ
Уплотнительное кольцо входит в комплект поставки. Контргайка не входит в комплект поставки.
| Маркировка взрывозащиты | 1 Ex db IIC Gb X/ Ex ta IIIC Da X 1 Ex eb IIC Gb X/ Ex ta IIIC Da X |
| IP | IP66/67 |
| Температура эксплуатации | от -60 до +125 °C |
|
Условное обозначение |
Тип резьбы A |
Тип резьбы H |
Диаметр вводимого кабеля B, мин./макс., мм |

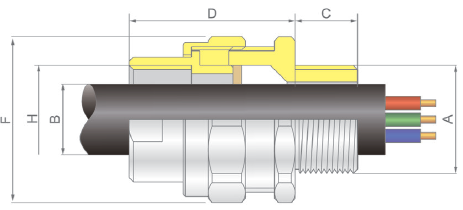

Габаритные размеры, мм |
Масса, кг |
||||
|
M |
NPT/G |
M |
NPT/G |
|
C |
D |
F |
|
|
|
20B SGM |
M20x1,5 |
1/2" |
M20x1,5 |
1/2" |
3-12 |
15 |
40 |
30 |
0,2 |
|
25B SGM |
M25x1,5 |
3/4" |
M25x1,5 |
3/4" |
6-18 |
15 |
40 |
40 |
0,3 |
|
32B SGM |
M32x1,5 |
1" |
M32x1,5 |
1" |
12-25 |
19 |
45 |
48 |
0,4 |
|
40 SGM |
M40x1,5 |
1 1/4" |
M40x1,5 |
1 1/4" |
18-31 |
19 |
58 |
65 |
0,6 |
|
50 |
M50x1,5 |
1 1/2 " |
M50x1,5 |
1 1/2 " |
26-37 |
19 |
58 |
75 |
0,8 |
|
63 |
M63x1,5 |
2" |
M63x1,5 |
2" |
30-47 |
19 |
65 |
87 |
1,2 |
|
75 |
M75x1,5 |
2 1/2" |
M75x1,5 |
2 1/2" |
38-57 |
19 |
65 |
110 |
1,5 |
|
90 |
M90x1,5 |
3" |
M90x1,5 |
3" |
55-67 |
19 |
65 |
115 |
1,8 |
|
115 |
M115x1,5 |
4" |
M115x1,5 |
4" |
48-80 |
19 |
69 |
145 |
3,5 |
