DQM-III-I Кабельные вводы под небронированный кабель в трубе c герметизацией компаундом
-

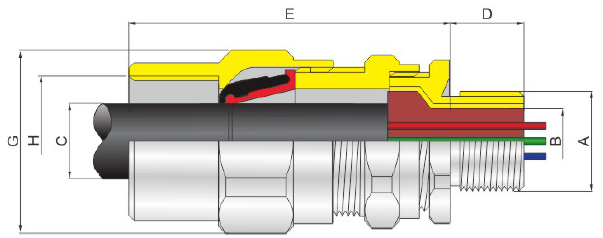

КОНСТРУКЦИЯ
Кабельные вводы под герметизацию компаундом. Имеют внутреннюю резьбу для внешнего присоединения. Могут быть выполнены из никелированной латуни, нержавеющей стали (304/316). Типы присоединительной резьбы: метрическая (M), трубная (G) и NPT. Подходит для кабелей, имеющих характеристику “Cold Flow”. -
КОМПЛЕКТ ПОСТАВКИ
Уплотнительное кольцо входит в комплект поставки. Контргайка не входит в комплект поставки.
| Маркировка взрывозащиты | 1 Ex db IIC Gb X/ Ex ta IIIC Da X 1 Ex eb IIC Gb X/ Ex ta IIIC Da X |
| IP | IP66 |
| Температура эксплуатации | от -60 до +90 °C |
|
Условное обозначение |
Тип резьбы A |
Тип резьбы H |
Диаметр вводимого кабеля B, макс., мм |
Диаметр вводимого кабеля C, мин./макс., мм |
Габаритные размеры, мм |
Масса, кг |
||||||
|
M |
NPT/G |
M |
NPT/G |
D |
E |
G |
||||||
|
20A |
M20x1,5 |
1/2" |
M20x1,5 |
1/2" |
10 |
5,5-12 |
15 |
66 |
31 |
0,12 |
||
|
20B |
M20x1,5 |
1/2" |
M20x1,5 |
1/2" |
13 |
9-16 |
15 |
66 |
31 |
0,12 |
||
|
25A |
M25x1,5 |
3/4" |
M25x1,5 |
3/4" |
13 |
9-16 |
15 |
66 |
37 |
0,15 |
||
|
25B |
M25x1,5 |
3/4" |
M25x1,5 |
3/4" |
18 |
12,5-20,5 |
15 |
68 |
37 |
0,18 |
||
|
32A |
M32x1,5 |
1" |
M32x1,5 |
1" |
18 |
12,5-20,5 |
19 |
68 |
45 |
0,21 |
||
|
32B |
M32x1,5 |
1" |
M32x1,5 |
1" |
24 |
17-26 |
19 |
77 |
45 |
0,24 |
||
|
40A |
M40x1,5 |
1 1/4" |
M40x1,5 |
1 1/4" |
24 |
17-26 |
19 |
77 |
54 |
0,29 |
||
|
40B |
M40x1,5 |
1 1/4" |
M40x1,5 |
1 1/4" |
30 |
22-33 |
19 |
81 |
54 |
0,35 |
||
|
50A |
M50x1,5 |
1 1/2 " |
M50x1,5 |
1 1/2 " |
30 |
22-33 |
19 |
81 |
65 |
0,5 |
||
|
50B |
M50x1,5 |
1 1/2 " |
M50x1,5 |
1 1/2 " |
37 |
28-41 |
19 |
88 |
65 |
0,64 |
||
|
63A |
M63x1,5 |
2" |
M63x1,5 |
2" |
37 |
28-41 |
19 |
88 |
77 |
0,98 |
||
|
63B |
M63x1,5 |
2" |
M63x1,5 |
2" |
47 |
36-52,5 |
19 |
96 |
77 |
1,17 |
||
|
75A |
M75x1,5 |
2 1/2" |
M75x1,5 |
2 1/2" |
47 |
36-52,5 |
19 |
114 |
90 |
2,6 |
||
|
75B |
M75x1,5 |
2 1/2" |
M75x1,5 |
2 1/2" |
55 |
46-65 |
19 |
119 |
93 |
3,0 |
||
|
90 |
M90x1,5 |
3" |
M90x1,5 |
3" |
60 |
57-78 |
19 |
125 |
121 |
3,3 |
||
|
115 |
M115x1,5 |
4" |
M115x1,5 |
4" |
70 |
68-88 |
19 |
|
137 |
4,4 |
||
