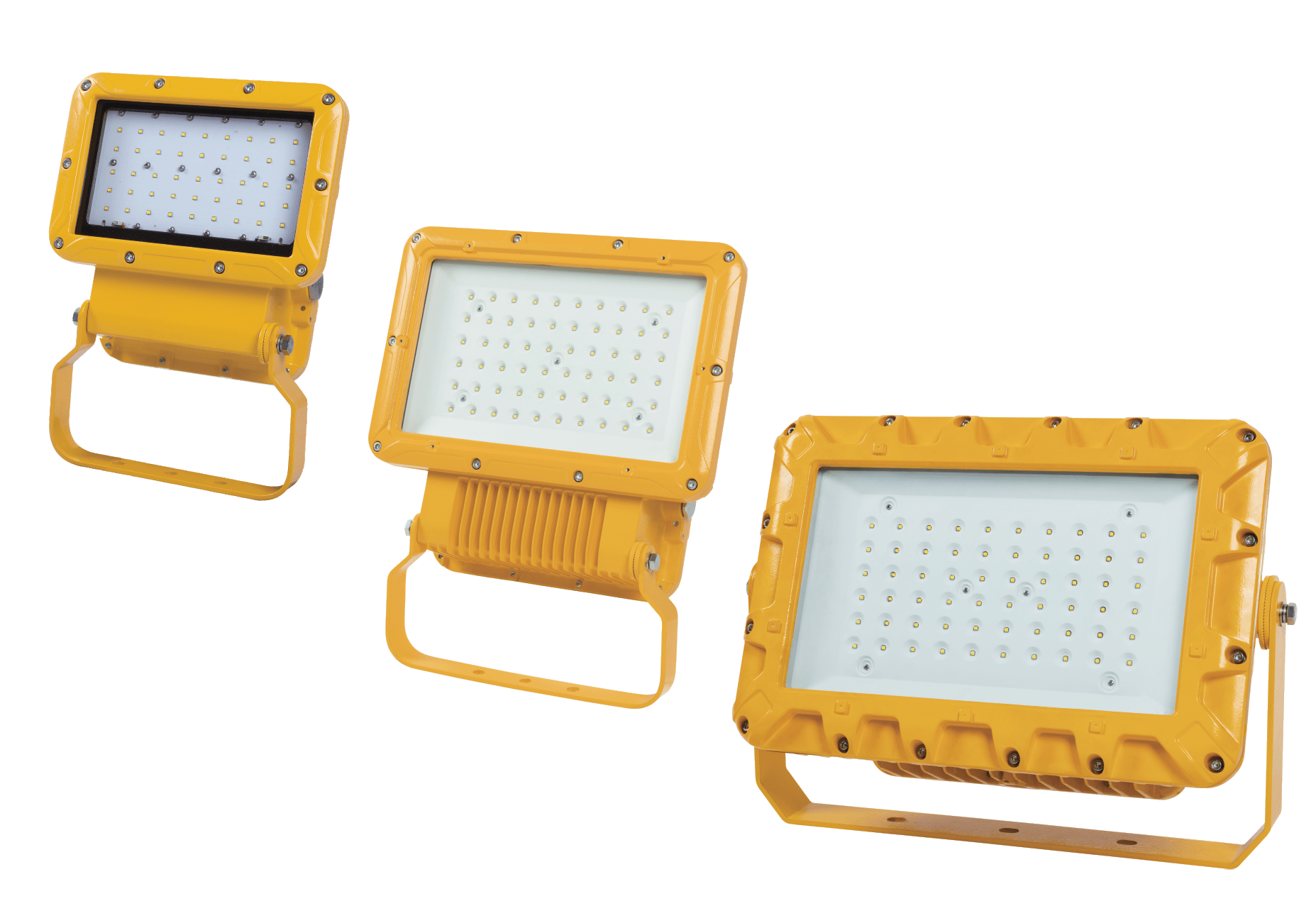

Взрывозащищенные светодиодные прожекторы серии ВАТ86
-
КОНСТРУКЦИЯ
Корпус прожектора выполнен из алюминиевого сплава и окрашен порошковой краской (RAL1021). 3 типа корпуса.
Внутри установлен светодиодный кластер, источник питания, система уплотнения.
Рассеиватель из закаленного стекла, вторичная оптика из поликарбоната.
Светильник имеет вводные отверстия М25х1,5 (2 шт.).
Возможна транзитная прокладка кабеля. -
УСТАНОВКА
На скобе, напольная, на опору. -
КОМПЛЕКТ ПОСТАВКИ
Прожектор в сборе. Кабельный ввод не входят в комплект поставки.
- Опросный лист
-
Технические характеристики
-
Варианты исполнения
-

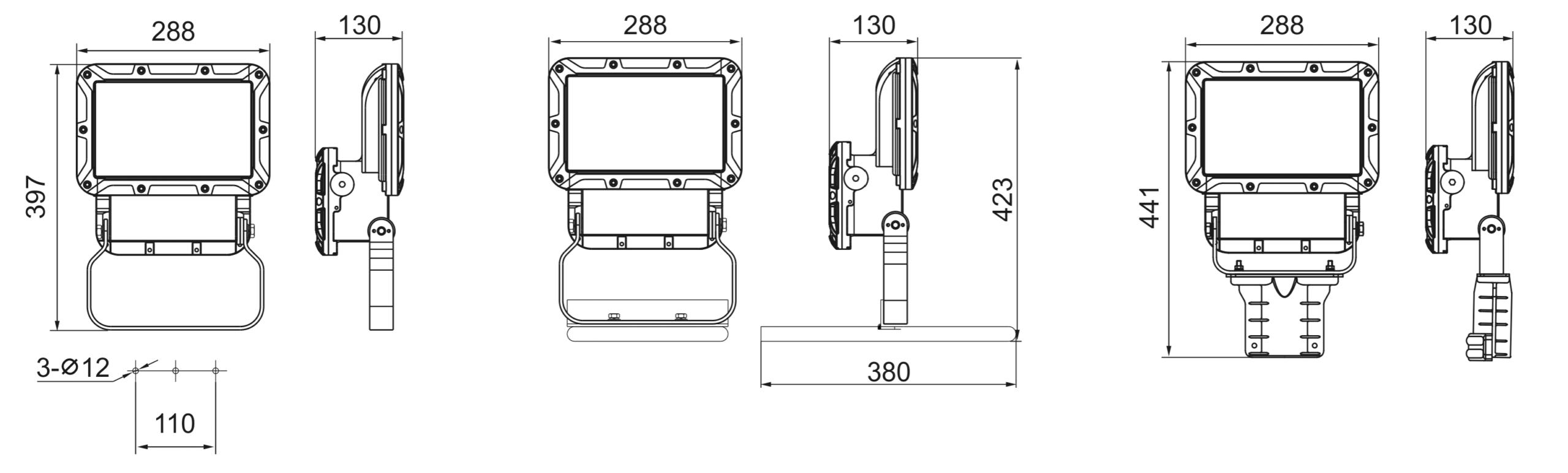

Габаритные чертежи
-

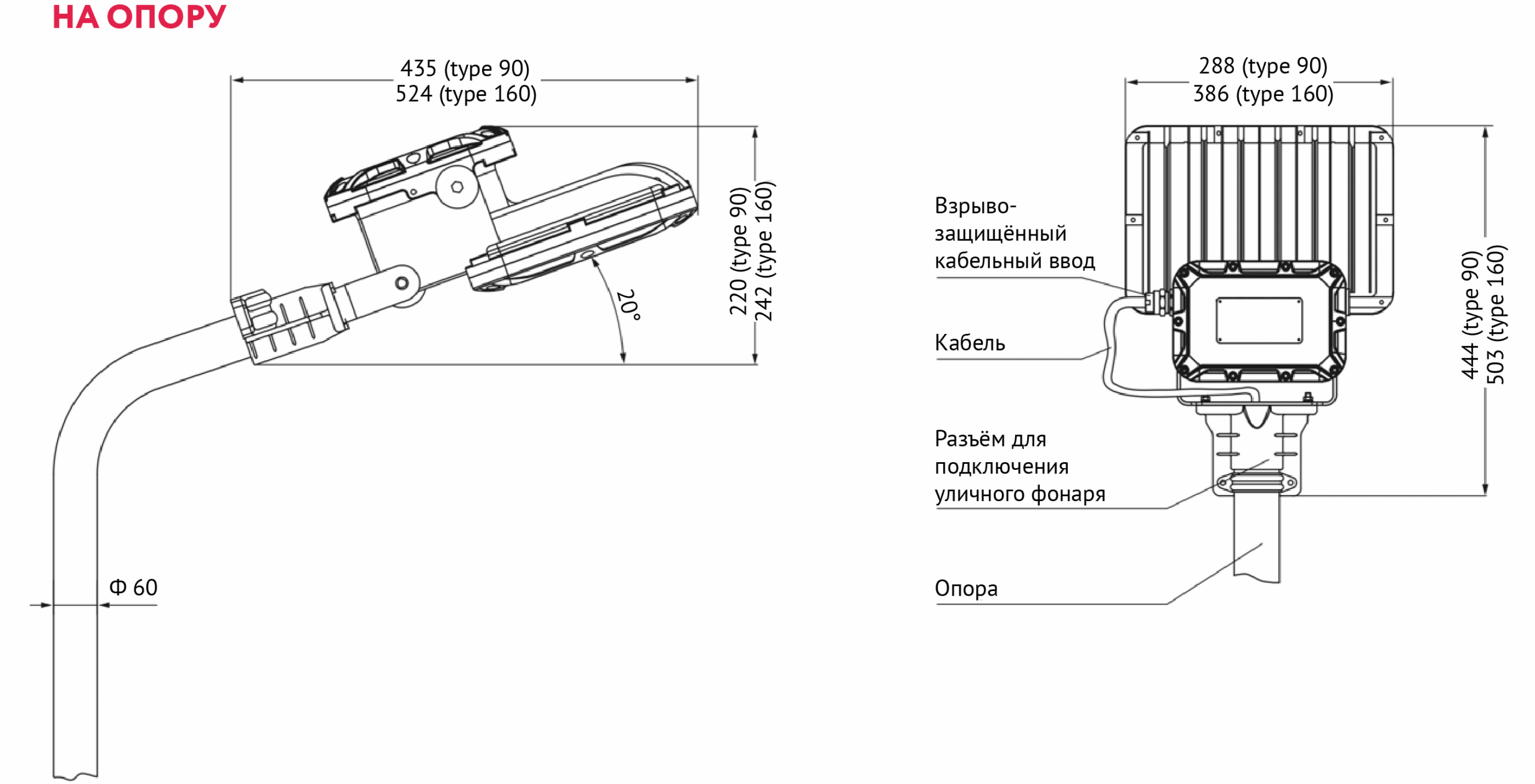

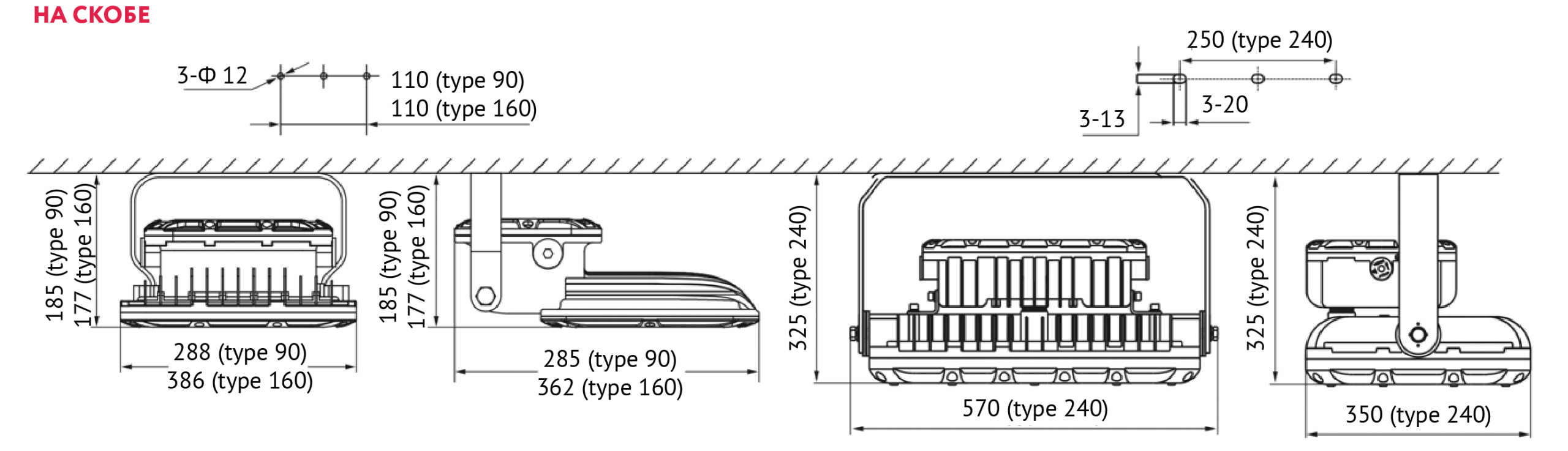

Тип монтажа
-

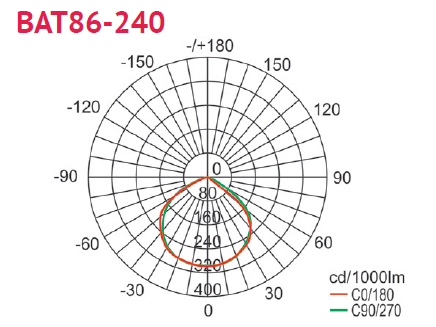

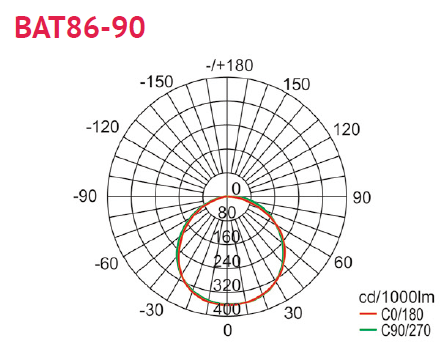

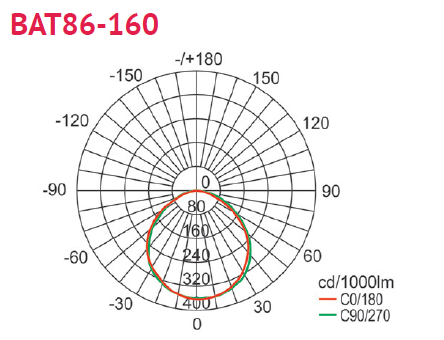

Фотометрические данные
| Технические характеристики | |
|---|---|
| Маркировка взрывозащиты | 1 Ex db IIB+H² T4 Gb X/Ex tb IIIC T 130°C Db X |
| Тип источника света | SMD |
| Углы рассеивания | 120°, 60°,40°,25° |
| Цветовая температура | 5700K |
| CRI | >70 |
| Температура эксплуатации | от -60 до +60 °C |
| IP | IP66 |
| IK | IK07 |
| Класс защиты от поражения электрическим током | I |
| cos φ | > 0,95 |
| Коэффициент пульсаций | <5% |
| Напряжение | 100-277В AC, 130-250В DC |
| Частота | 50/60 Гц |
| Максимальное сечение жилы кабеля | 4 мм2 |
| Отверстия для ввода кабеля | М25х1,5 (2 шт) |
| Технические характеристики | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Наименование скрыть блопипиам лоал молпилпопилолипопплолпик | Мощность, Вт | Световой поток, лм | Тип корпуса | Тип монтажа | Масса, кг | |||||
| BAT86-90-60-Y | 60 | 6500 | 90 | на скобу | 8,5 | |||||
| BAT86-90-60-G | 60 | 6500 | 90 | напольный | 6,7 | |||||
| BAT86-90-60-S | 60 | 6500 | 90 | на опору | 7,6 | |||||
| BAT86-90-90-Y | 91 | 9500 | 90 | на скобу | 8,5 | |||||
| BAT86-90-90-G | 91 | 9550 | 90 | напольный | 6,7 | |||||
| BAT86-90-90-S | 91 | 9550 | 90 | на опору | 7,6 | |||||
| BAT86-160-120-Y | 120 | 14400 | 160 | на скобу | 14,8 | |||||
| BAT86-160-120-G | 120 | 14400 | 160 | напольный | 13 | |||||
| BAT86-160-120-S | 120 | 14400 | 160 | на опору | 13,9 | |||||
| BAT86-160-160-Y | 160 | 19800 | 160 | на скобу | 14,8 | |||||
| BAT86-160-160-G | 160 | 19800 | 160 | напольный | 13 | |||||
| BAT86-160-160-S | 160 | 19800 | 160 | на опору | 13,9 | |||||
| BAT86-240-200-Y | 205 | 23600 | 240 | на скобу | 29,5 | |||||
| BAT86-240-200-G | 205 | 23600 | 240 | напольный | 28 | |||||
| BAT86-240-240-Y | 245 | 28400 | 240 | на скобу | 29,5 | |||||
| BAT86-240-240-G | 245 | 28400 | 240 | напольный | 28 | |||||
Технические характеристики
| Технические характеристики | |
|---|---|
| Маркировка взрывозащиты | 1 Ex db IIB+H² T4 Gb X/Ex tb IIIC T 130°C Db X |
| Тип источника света | SMD |
| Углы рассеивания | 120°, 60°,40°,25° |
| Цветовая температура | 5700K |
| CRI | >70 |
| Температура эксплуатации | от -60 до +60 °C |
| IP | IP66 |
| IK | IK07 |
| Класс защиты от поражения электрическим током | I |
| cos φ | > 0,95 |
| Коэффициент пульсаций | <5% |
| Напряжение | 100-277В AC, 130-250В DC |
| Частота | 50/60 Гц |
| Максимальное сечение жилы кабеля | 4 мм2 |
| Отверстия для ввода кабеля | М25х1,5 (2 шт) |
