Взрывозащищённые светодиодные светильники серии BAY51 Q-LED
-
КОНСТРУКЦИЯ
Корпус светильника выполнен из GRP. 2 типоразмера корпуса. Внутри установлен светодиодный кластер, источник питания, система уплотнения. Рассеиватель из поликарбоната. Доступны модификации с блоком аварийного питания. Светильник имеет вводные отверстия М25х1,5 (2 шт.). Возможна транзитная прокладка кабеля. -
УСТАНОВКА
Потолочная, настенная, подвесная. -
КОМПЛЕКТ ПОСТАВКИ
Светильник в сборе. Кабельные вводы для небронированного кабеля (9-16 мм) входят в комплект поставки.
-
Технические характеристики
-
Варианты исполнения
-

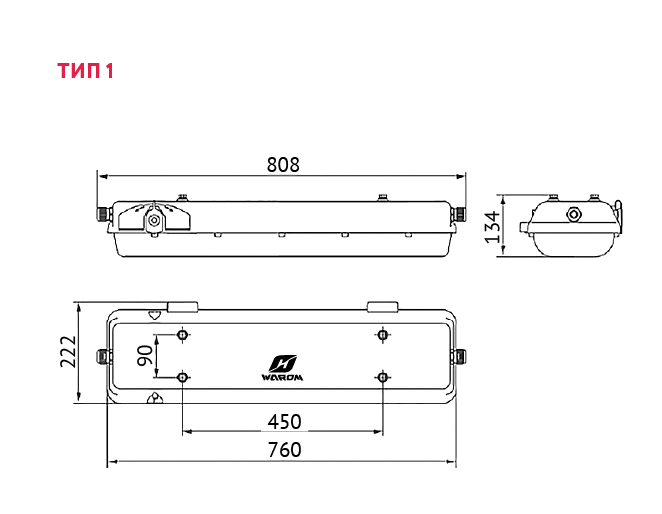

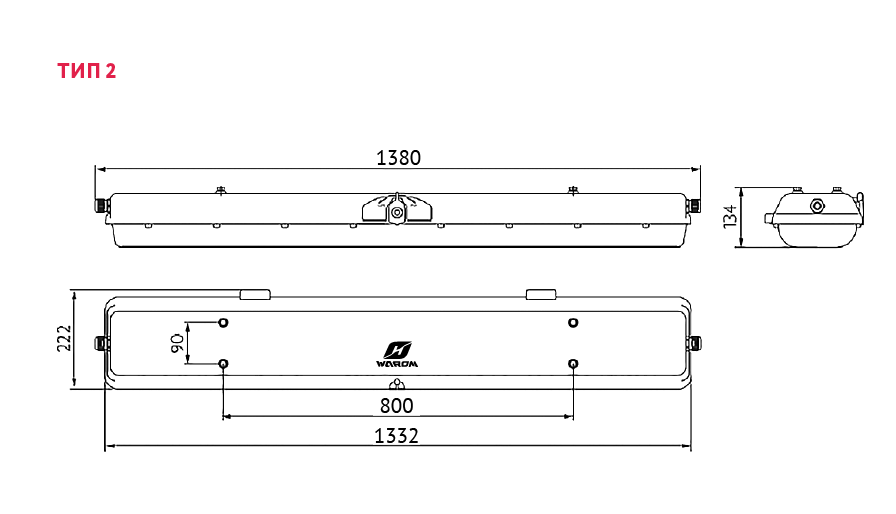

Габаритные чертежи
-

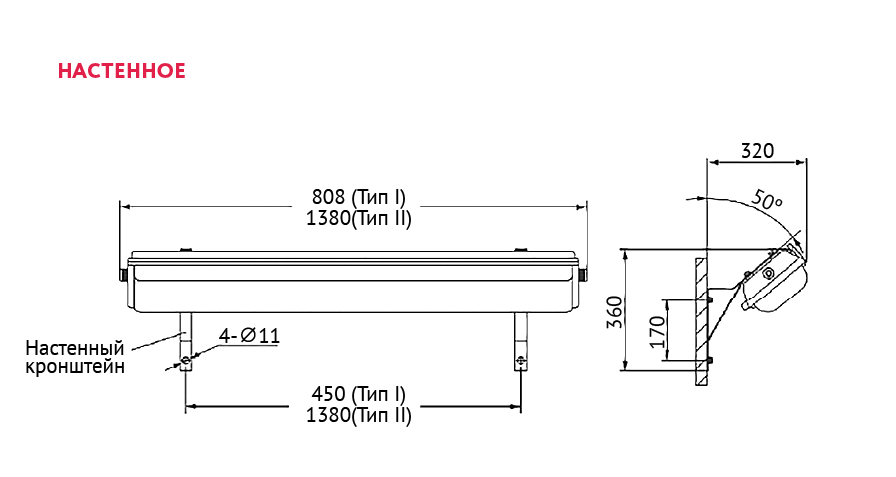

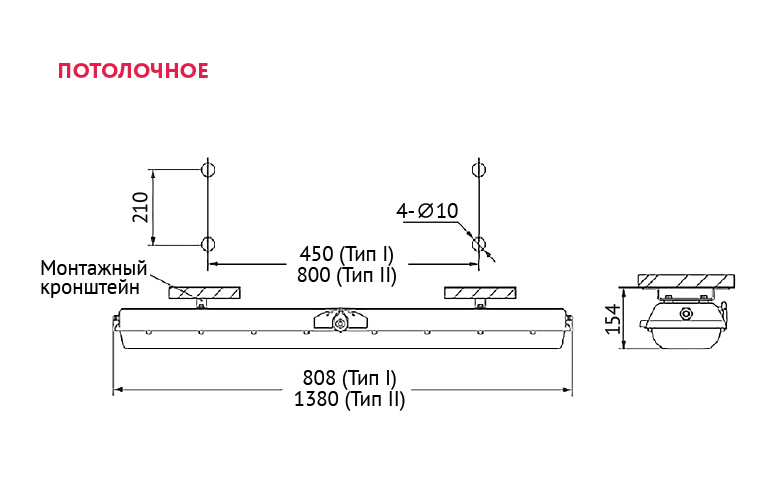

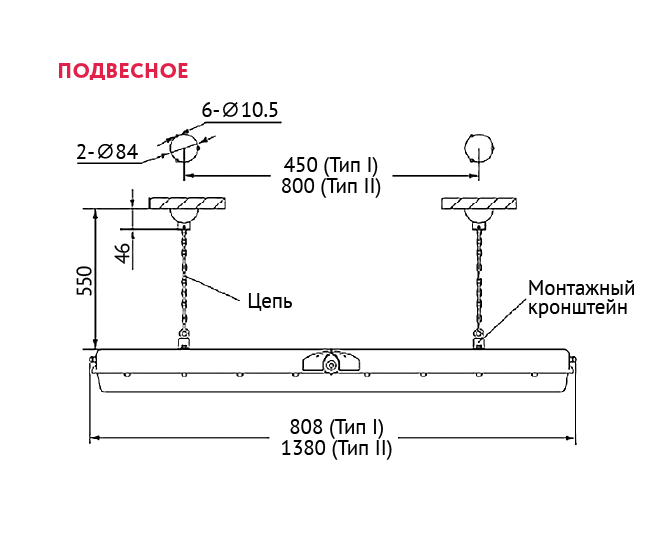

Тип монтажа
-

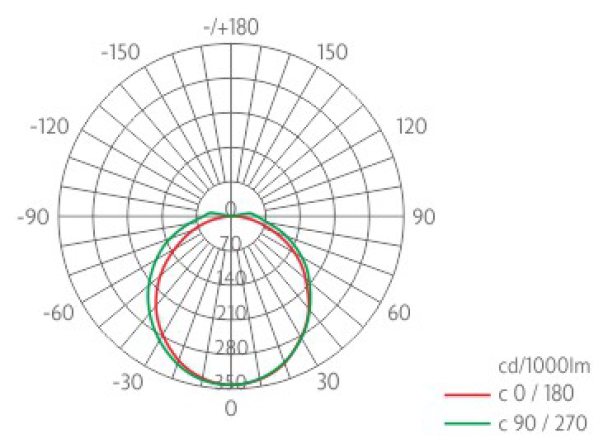

Фотометрические данные
| Маркировка взрывозащиты | 1 Ex db eb mb IIС T5 Gb X/Ex tb IIIC T95° C Db X |
| Тип источника света | SMD |
| Углы рассеивания | 120° |
| Цветовая температура | 5700K |
| CRI | >80 |
| Температура эксплуатации | от -40 до +60 °C |
| IP | IP66 |
| IK | IK07 |
| Класс защиты от поражения электрическим током | I |
| cos φ | > 0,95 |
| Коэффициент пульсаций | <5% |
| Напряжение | 100-277В AC, 130-250В DC |
| Частота | 50/60 Гц |
| Максимальное сечение жилы кабеля | 4 мм2 |
| Отверстия для ввода кабеля | М25х1,5 (2 шт.) |
| Мощность в аварийном режиме | 14 Вт |
| Время работы в аварийном режиме | 1,5 часа, 3 часа (опционально) |
| Время зарядки аккумулятора | 24 часа |
|
Наименование |
Мощность, Вт |
Световой поток, лм |
Мощность в аварийном режиме, Вт |
Световой поток в аварийном режиме, лм |
КЦТ, К |
Тип корпуса |
Тип монтажа |
Масса, кг |
|
BAY51 Q LED-20G |
20 |
2400 |
- |
- |
5700 |
1 |
подвесной |
8 |
|
BAY51 Q LED-20B |
20 |
2400 |
- |
- |
5700 |
1 |
настенный |
8 |
|
BAY51 Q LED-20X |
20 |
2400 |
- |
- |
5700 |
1 |
потолочный |
8 |
|
BAY51 Q LED-40G |
40 |
5200 |
- |
- |
5700 |
1 |
подвесной |
8 |
|
BAY51 Q LED-40B |
40 |
5200 |
- |
- |
5700 |
1 |
настенный |
8 |
|
BAY51 Q LED-40X |
40 |
5200 |
- |
- |
5700 |
1 |
потолочный |
8 |
|
BAY51 Q LED-60G |
60 |
9000 |
- |
- |
5700 |
2 |
подвесной |
13 |
|
BAY51 Q LED-60B |
60 |
9000 |
- |
- |
5700 |
2 |
настенный |
13 |
|
BAY51 Q LED-60X |
60 |
9000 |
- |
- |
5700 |
2 |
потолочный |
13 |
|
BAY51 Q LED-80G |
80 |
10000 |
- |
- |
5700 |
2 |
подвесной |
13 |
|
BAY51 Q LED-80B |
80 |
10000 |
- |
- |
5700 |
2 |
настенный |
13 |
|
BAY51 Q LED-80X |
80 |
10000 |
- |
- |
5700 |
2 |
потолочный |
13 |
|
BAY51 Q LED-20GJ |
20 |
2400 |
20 |
1680 |
5700 |
1 |
подвесной |
8 |
|
BAY51 Q LED-20BJ |
20 |
2400 |
20 |
1680 |
5700 |
1 |
настенный |
8 |
|
BAY51 Q LED-20XJ |
20 |
2400 |
20 |
1680 |
5700 |
1 |
потолочный |
8 |
|
BAY51 Q LED-40GJ |
40 |
5200 |
40 |
1820 |
5700 |
1 |
подвесной |
8 |
|
BAY51 Q LED-40BJ |
40 |
5200 |
40 |
1820 |
5700 |
1 |
настенный |
8 |
|
BAY51 Q LED-40XJ |
40 |
5200 |
40 |
1820 |
5700 |
1 |
потолочный |
8 |
|
BAY51 Q LED-60GJ |
60 |
9000 |
60 |
2070 |
5700 |
2 |
подвесной |
13 |
|
BAY51 Q LED-60BJ |
60 |
9000 |
60 |
2070 |
5700 |
2 |
настенный |
13 |
|
BAY51 Q LED-60XJ |
60 |
9000 |
60 |
2070 |
5700 |
2 |
потолочный |
13 |
|
BAY51 Q LED-80GJ |
80 |
10000 |
80 |
1800 |
5700 |
2 |
подвесной |
13 |
|
BAY51 Q LED-80BJ |
80 |
10000 |
80 |
1800 |
5700 |
2 |
настенный |
13 |
|
BAY51 Q LED-80XJ |
80 |
10000 |
80 |
1800 |
5700 |
2 |
потолочный |
13 |
Взрывозащищенные светильники серии BAY51-Q LED со светодиодными трубками
-
Взрывозащита в соответствии с требованиями
-TР TC те 012
-IEC
-АТЕХ -
Может использоваться в
Зоне 1 и Зоне 2
Зоне 21 и Зоне 22
Классе 1, Зоне 1 и Зоне 2
Классе 1, отделе 2, Группах А, В, С, D - Два типа корпусов: Тип 1, Тип 11
-
Доступные лампы и мощность
Встроенный источник питания, светодиодная лампа и мощность привода интегрированного типа: 9Втх 1,1 8Втх 1, 9Втх2, 18Втх2; Внешний блок питания, светодиодная лампа и мощность привода разделены по типу: 14 Вт х 1, 14 Вт х 2, 28 Вт х 1,28 Вт х 2. - Корпус из полиэстера, армированного стекловолокном (GRP), диффузор из поликарбоната, защищенный от коррозии.
- Ех е корпус с взрывозащищенными компонентами внутри. Защитная блокировка между корпусом идиффузором, отключается при открытии.
- Встроенный светодиодный драйвер, широкий вход напряжения, выход CC-CV (постоянный ток-постоянное напряжение), коэффициент мощности >0,95
- Аварийный блок с защитой от перезаряда и переразряда.
