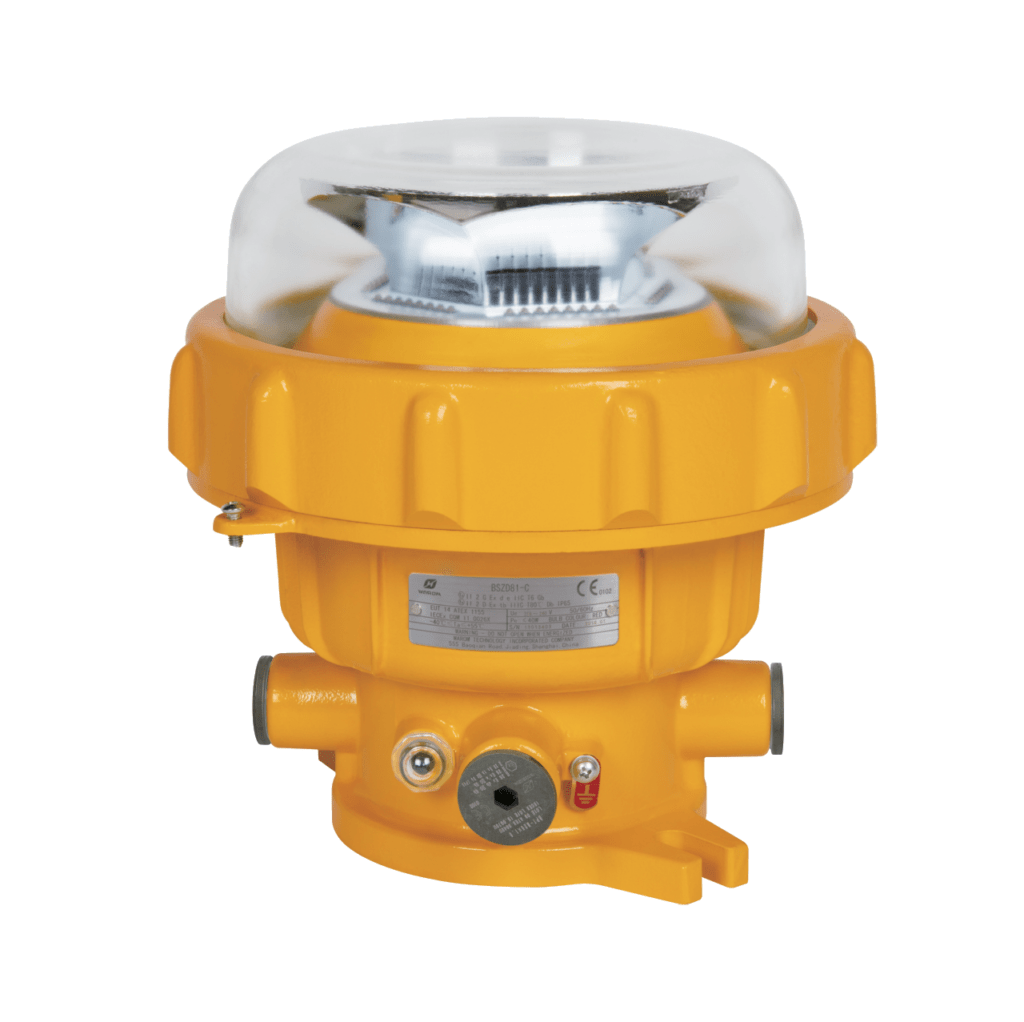

Взрывозащищённые заградительные огни средней интенсивности серии BSZD85-C
-
КОНСТРУКЦИЯ
Взрывозащищенные заградительные огни средней интенсивности тип B и C по ICAO. Корпус выполнен из алюминиевого сплава и окрашен порошковой краской (RAL1021). Рассеиватель из ударопрочного закаленного стекла. Источник питания встроен в корпус. Внутри установлена линза Френеля. ЗОМ имеет датчик освещенности для автоматического включения. ЗОМ оборудован устройством контроля неисправностей в случае неисправности драйвера, отсутствия питания. В ЗОМ установлено реле неисправностей для дистанционного контроля работоспособности. Также поставляются сдвоенные ЗОМ (основной и резервный). Светильник имеет вводные отверстия М25х1,5 (2 шт.). Возможна транзитная прокладка кабеля. -
УСТАНОВКА
На горизонтальную поверхность. -
КОМПЛЕКТ ПОСТАВКИ
Светильник в сборе. Кабельный ввод не входит в комплект поставки.
- Опросный лист
| Маркировка взрывозащиты | 1 Ex db eb ib IIC T6 Gb X/ Ex tb IIIC T80°C Db X |
| Тип источника света | SMD |
| Температура эксплуатации | от -40 до +53 °C |
| IP | IP66 |
| IK | IK08 |
| Класс защиты от поражения электрическим током | I |
| Напряжение | 100-277, 12-48В AC/DC |
| Частота | 50/60 Гц |
| Максимальное сечение жилы кабеля | 2,5 мм2 |
| Отверстия для ввода кабеля | М25х1,5 (2 шт.) |
|
Наименование |
Тип |
Цвет свечения |
Тип сигнала |
Мощность, Вт |
Максимальная яркость, кд |
Угол рассеивания в горизонтальной плоскости, ° |
Угол рассеивания в вертикальной плоскости, ° |
частота включения, вкл./мин |
Масса, кг |
|
BSZD85-C-B |
B |
Красный |
Проблесковый |
8 |
2000 |
360 |
>3 |
20-60 |
6 |
|
BSZD85-C-C |
С |
Красный |
Постоянного свечения |
8 |
2000 |
360 |
>3 |
|
6 |
Взрывобезопасная сигнальная лампа низкой интенсивности для самолётов серии BSZD85-C
-
Взрывозащита в соответствии с требованиями
-TР TC те 012
-IEC
-АТЕХ -
Может использоваться в
Зоне 1 и Зоне 2
Зоне 21 и Зоне 22 Классе 1,
Зоне 1 и Зоне 2 Классе 1,
Отделе 2, Группах А, В, С, D - Сверхъяркая светодиодная лампа, низкое потребление и долгий срок службы до 50 000 часов, встроенная микросхема управления с различными видами защиты цепи.
- Синхронное мигание световых приборов на сигнальных линиях. Корпус из алюминиевого сплава, не содержащего меди, с порошковым покрытием желтого цвета (RAL 1021 ).
- Опросный лист
Технические характеристики
| Маркировка взрывозащиты | 1 Ex db eb ib IIC T6 Gb X/ Ex tb IIIC T80°C Db X |
| Тип источника света | SMD |
| Температура эксплуатации | от -40 до +53 °C |
| IP | IP66 |
| IK | IK08 |
| Класс защиты от поражения электрическим током | I |
| Напряжение | 100-277, 12-48В AC/DC |
| Частота | 50/60 Гц |
| Максимальное сечение жилы кабеля | 2,5 мм2 |
| Отверстия для ввода кабеля | М25х1,5 (2 шт.) |
