Взрывозащищённые светодиодные светильники серии HRD97
-
КОНСТРУКЦИЯ
Корпус светильника выполнен из алюминиевого сплава и окрашен порошковой краской (RAL1021). 2 типа корпуса. Внутри установлен светодиодный кластер, источник питания, система уплотнения. Рассеиватель из закаленного стекла. Светильник имеет вводные отверстия М25х1,5 (2 шт.). Возможна транзитная прокладка кабеля. -
УСТАНОВКА
На скобе, потолочное. -
КОМПЛЕКТ ПОСТАВКИ
Светильник в сборе. Кабельный ввод не входит в комплект поставки.
- Опросный лист
-
Технические характеристики
-
Варианты исполнения
-

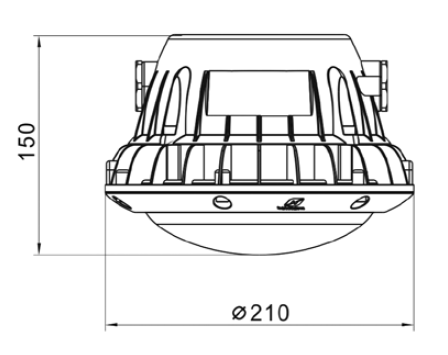

Габаритные чертежи
-

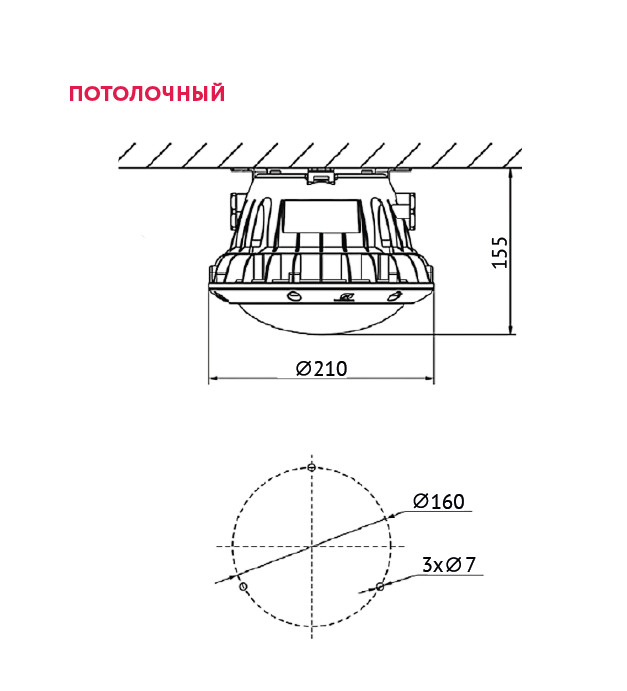

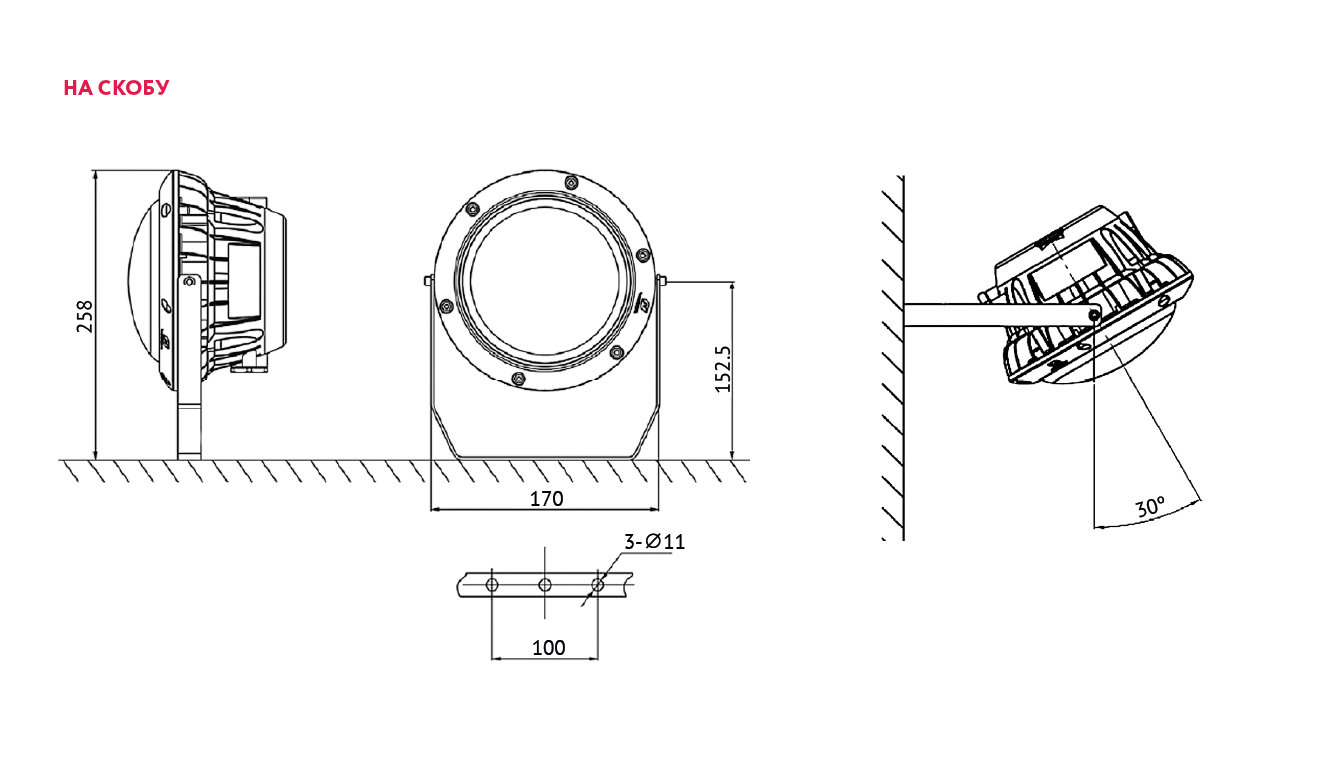

Тип монтажа
-

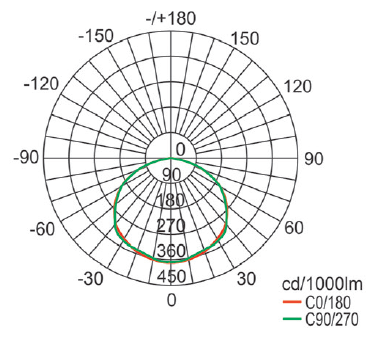

Фотометрические данные
| Технические характеристики | |
|---|---|
| Маркировка взрывозащиты | 1 Ex d IIС T6 Gb /Ex tb IIIC T80° C Db |
| Тип источника света | SMD |
| Углы рассеивания | 120° |
| Цветовая температура | 5700K |
| CRI | >80 |
| Температура эксплуатации | от -60 до +60 °C |
| IP | IP66 |
| IK | IK07 |
| Класс защиты от поражения электрическим током | I |
| cos φ | > 0,95 |
| Коэффициент пульсаций | <5% |
| Напряжение | 1000-277В AC, опционально 24, 36В AC/DC |
| Частота | 50/60 Гц |
| Максимальное сечение жилы кабеля | 4 мм2 |
| Отверстия для ввода кабеля | М25х1,5 (2 шт.) |
| Наименование скрыть блопипиам лоал молпилпопилолипопплолпик | Мощность, Вт | Световой поток, лм | КЦТ, К | Тип монтажа | Масса, кг | |||||
| HRD97-10-X | 10 | 1200 | 5700 | потолочный | 3,3 | |||||
| HRD97-10-K | 21 | 2500 | 5700 | на скобу | 3,8 | |||||
| HRD97-20-X | 10 | 1200 | 5700 | потолочный | 3,3 | |||||
| HRD97-20-K | 21 | 2500 | 5700 | на скобу | 3,8 | |||||
Взрывозащищённые светодиодные светильники серии HRD97
-
Взрывозащита в соответствии с требованиями
- TР TC 012
- IEC
- АТЕХ -
Может использоваться в
Зоне 1 и Зоне 2
Зоне 21 и Зоне 22
Классе 1, Зоне 1 и Зоне 2
Классе 1, Отделе 1, Группах A, В, С, D - Применяемая лампа и мощность (макс. 20 Вт) Светодиод: 10Вт, 20Вт
- Изолированный отсек для светодиодной лампы, отсек для контроллера питания CC-CV (постоянный ток – постоянное напряжение) и клеммный отсек; ветроконвекционная структура теплоотвода.
- Не требует технического обслуживания благодаря длительному сроку службы - до 100 000 часов работы.
- Опросный лист
Варианты исполнения
| Наименование скрыть блопипиам лоал молпилпопилолипопплолпик | Мощность, Вт | Световой поток, лм | КЦТ, К | Тип монтажа | Масса, кг | |||||
| HRD97-10-X | 10 | 1200 | 5700 | потолочный | 3,3 | |||||
| HRD97-10-K | 21 | 2500 | 5700 | на скобу | 3,8 | |||||
| HRD97-20-X | 10 | 1200 | 5700 | потолочный | 3,3 | |||||
| HRD97-20-K | 21 | 2500 | 5700 | на скобу | 3,8 | |||||
Технические характеристики
| Технические характеристики | |
|---|---|
| Маркировка взрывозащиты | 1 Ex d IIС T6 Gb /Ex tb IIIC T80° C Db |
| Тип источника света | SMD |
| Углы рассеивания | 120° |
| Цветовая температура | 5700K |
| CRI | >80 |
| Температура эксплуатации | от -60 до +60 °C |
| IP | IP66 |
| IK | IK07 |
| Класс защиты от поражения электрическим током | I |
| cos φ | > 0,95 |
| Коэффициент пульсаций | <5% |
| Напряжение | 1000-277В AC, опционально 24, 36В AC/DC |
| Частота | 50/60 Гц |
| Максимальное сечение жилы кабеля | 4 мм2 |
| Отверстия для ввода кабеля | М25х1,5 (2 шт.) |
