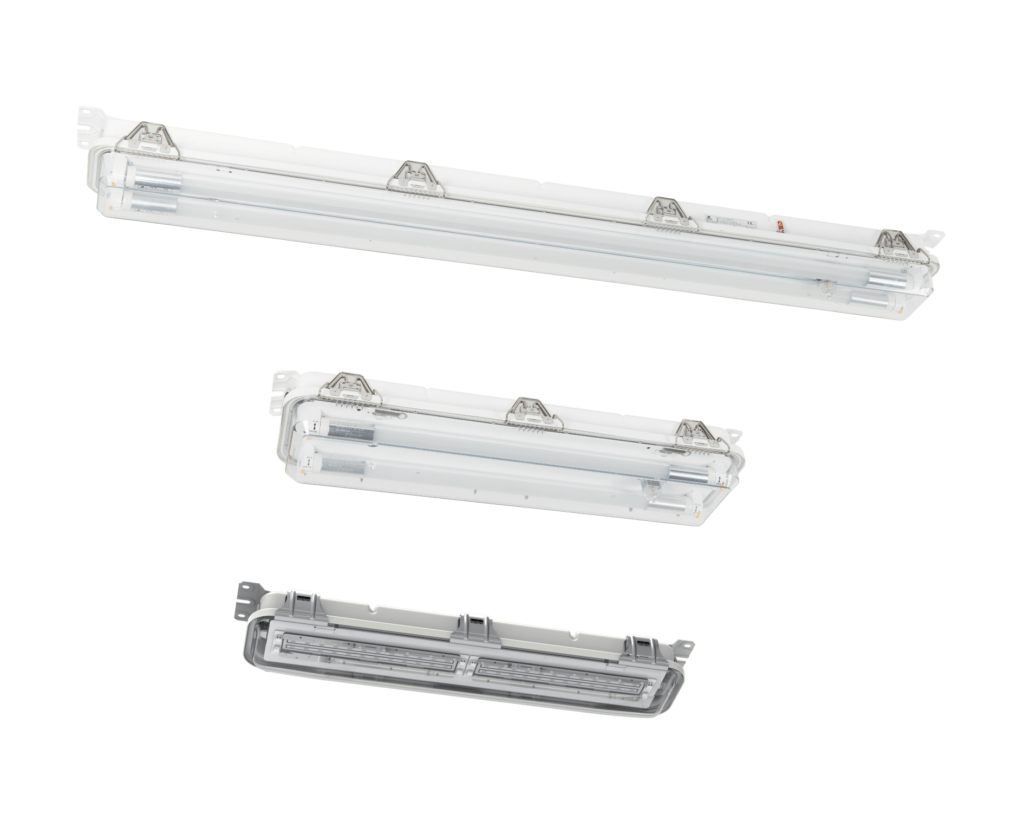

Взрывозащищённые светодиодные светильники серии HRY51-G/C LED
-
КОНСТРУКЦИЯ
Корпус светильника выполнен из нержавеющей стали и окрашен порошковой краской. 2 типоразмера корпуса. Внутри установлен светодиодный кластер, источник питания, система уплотнения. Рассеиватель из поликарбоната. Доступны модификации с блоком аварийного питания. Светильник имеет вводные отверстия М20х1,5 (4 шт.). Возможна транзитная прокладка кабеля. -
УСТАНОВКА
Потолочная, настенная, подвесная. -
КОМПЛЕКТ ПОСТАВКИ
Светильник в сборе. Кабельные вводы для небронированного кабеля (9-16 мм) входят в комплект поставки.
-
Технические характеристики
-

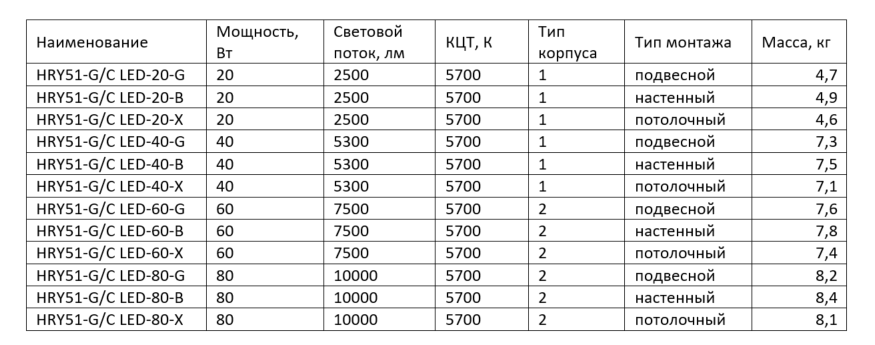

Варианты исполнения
-

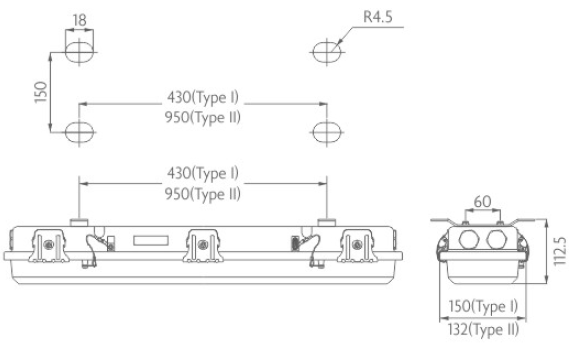

Габаритные чертежи
-

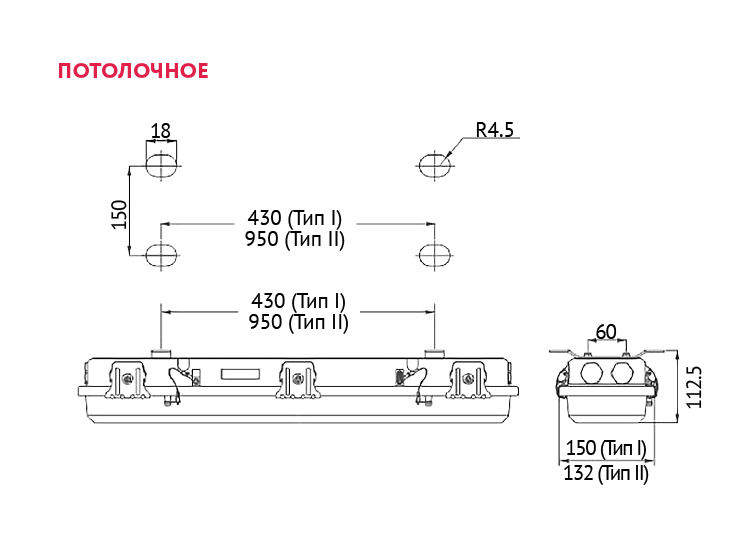

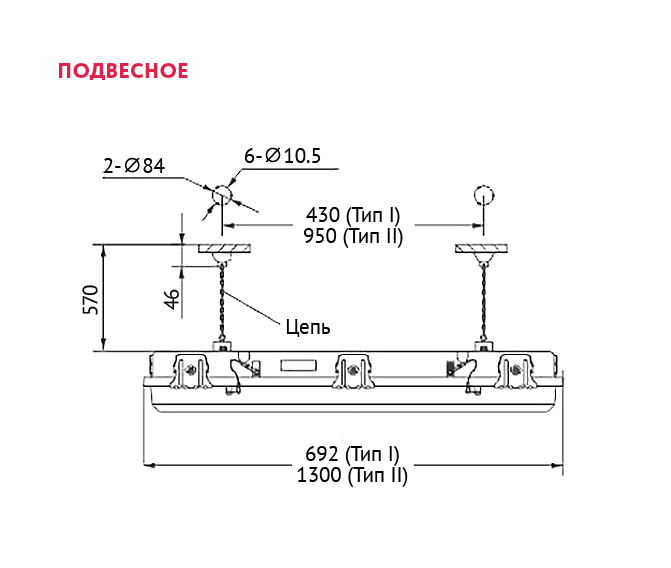

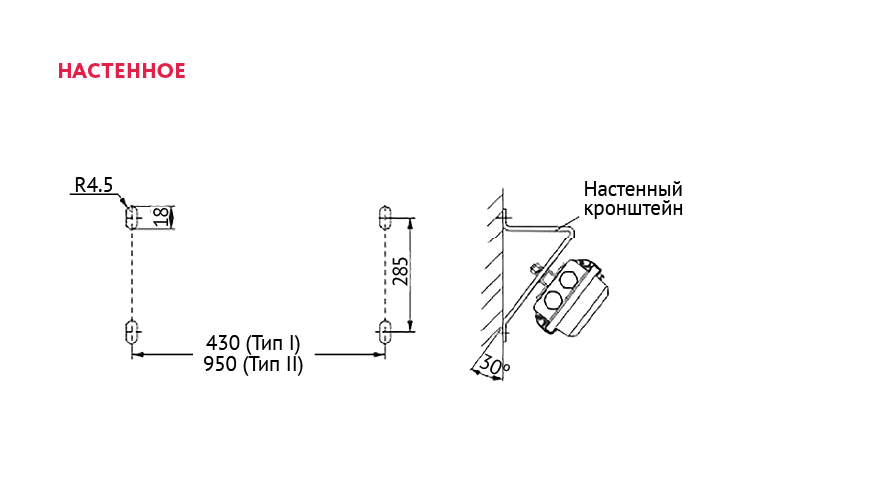

Тип монтажа
-

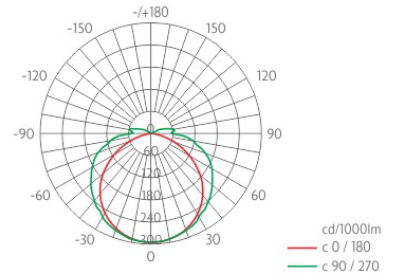

Фотометрические данные
| Маркировка взрывозащиты | 1 Ex db eb IIС T6 Gb/Ex tb IIIC T80° C Db |
| Тип источника света | SMD |
| Углы рассеивания | 120° |
| Цветовая температура | 5700K |
| CRI | >80 |
| Температура эксплуатации | от -40 до +60 °C |
| IP | IP66 |
| IK | IK07 |
| Класс защиты от поражения электрическим током | I |
| cos φ | > 0,95 |
| Коэффициент пульсаций | <5% |
| Напряжение | 100-277В AC, 130-250В DC |
| Частота | 50/60 Гц |
| Максимальное сечение жилы кабеля | 4 мм2 |
| Отверстия для ввода кабеля | М20х1,5 (4 шт.) |
| Мощность в аварийном режиме | 14 Вт |
| Время работы в аварийном режиме | 1,5 часа, 3 часа (опционально) |
| Время зарядки аккумулятора | 24 часа |
|
Наименование |
Мощность, Вт |
Световой поток, лм |
Мощность в аварийном режиме, Вт |
Световой поток в аварийном режиме, лм |
КЦТ, К |
Тип корпуса |
Тип монтажа |
Масса, кг |
|
HRY51-G/C LED-20-G |
20 |
2500 |
- |
- |
5700 |
1 |
подвесной |
4,7 |
|
HRY51-G/C LED-20-B |
20 |
2500 |
- |
- |
5700 |
1 |
настенный |
4,9 |
|
HRY51-G/C LED-20-X |
20 |
2500 |
- |
- |
5700 |
1 |
потолочный |
4,6 |
|
HRY51-G/C LED-40-G |
40 |
5300 |
- |
- |
5700 |
1 |
подвесной |
7,3 |
|
HRY51-G/C LED-40-B |
40 |
5300 |
- |
- |
5700 |
1 |
настенный |
7,5 |
|
HRY51-G/C LED-40-X |
40 |
5300 |
- |
- |
5700 |
1 |
потолочный |
7,1 |
|
HRY51-G/C LED-60-G |
60 |
7500 |
- |
- |
5700 |
2 |
подвесной |
7,6 |
|
HRY51-G/C LED-60-B |
60 |
7500 |
- |
- |
5700 |
2 |
настенный |
7,8 |
|
HRY51-G/C LED-60-X |
60 |
7500 |
- |
- |
5700 |
2 |
потолочный |
7,4 |
|
HRY51-G/C LED-80-G |
80 |
10000 |
- |
- |
5700 |
2 |
подвесной |
8,2 |
|
HRY51-G/C LED-80-B |
80 |
10000 |
- |
- |
5700 |
2 |
настенный |
8,4 |
|
HRY51-G/C LED-80-X |
80 |
10000 |
- |
- |
5700 |
2 |
потолочный |
8,1 |
|
HRY51-G/C LED-20-GJ |
20 |
2500 |
20 |
1750 |
5700 |
1 |
подвесной |
6,0 |
|
HRY51-G/C LED-20-BJ |
20 |
2500 |
20 |
1750 |
5700 |
1 |
настенный |
6,2 |
|
HRY51-G/C LED-20-XJ |
20 |
2500 |
20 |
1750 |
5700 |
1 |
потолочный |
5,9 |
|
HRY51-G/C LED-40-GJ |
40 |
5300 |
40 |
1855 |
5700 |
1 |
подвесной |
8,6 |
|
HRY51-G/C LED-40-BJ |
40 |
5300 |
40 |
1855 |
5700 |
1 |
настенный |
8,8 |
|
HRY51-G/C LED-40-XJ |
40 |
5300 |
40 |
1855 |
5700 |
1 |
потолочный |
8,4 |
|
HRY51-G/C LED-60-GJ |
60 |
7500 |
60 |
1725 |
5700 |
2 |
подвесной |
8,5 |
|
HRY51-G/C LED-60-BJ |
60 |
7500 |
60 |
1725 |
5700 |
2 |
настенный |
8,7 |
|
HRY51-G/C LED-60-XJ |
60 |
7500 |
60 |
1725 |
5700 |
2 |
потолочный |
8,4 |
