Взрывозащищенные посты управления серии BZM
-
КОНСТРУКЦИЯ
Корпус поста выполнен из алюминиевого сплава и окрашен порошковой краской (RAL7040). Пост состоит из корпуса и крышки, образующих взрывозащищенное резьбовое соединение. На крышку корпуса могут быть установлены различные компоненты: кнопки, аварийные кнопки с фиксацией, переключатели, индикаторы и др. На верхней и нижней сторонах могут устанавливаться кабельные вводы под различные типы кабеля. Уплотнения выполнены из силикона. Предусмотрено внутреннее и внешнее заземление (M4/M5). Все крепежные и монтажные элементы выполнены из коррозионностойкой стали. -
УСТАНОВКА
Монтаж на плоскую поверхность. -
КОМПЛЕКТ ПОСТАВКИ
Пост управления в сборе.
| Маркировка взрывозащиты | 1 Ex db IIC T6 Gb X/ Ex tb IIIС T80°C Db X |
| Материал | алюминиевый сплав |
| Температура эксплуатации | от -60 до +60 °C |
| IP | IP66 |
| Максимальный ток | 16 A, 25 A |
| Максимальное напряжение | 250 В AC/DC |
|
Наименование |
Описание |
Электрическая схема |
|
BZM-A1b-R2
|
Материал корпуса - алюминиевый сплав. |
|
|
BZM-A1f-R2
|
Материал корпуса - алюминиевый сплав. |
|
|
BZM-A1g-R2
|
Материал корпуса - алюминиевый сплав. |
|
|

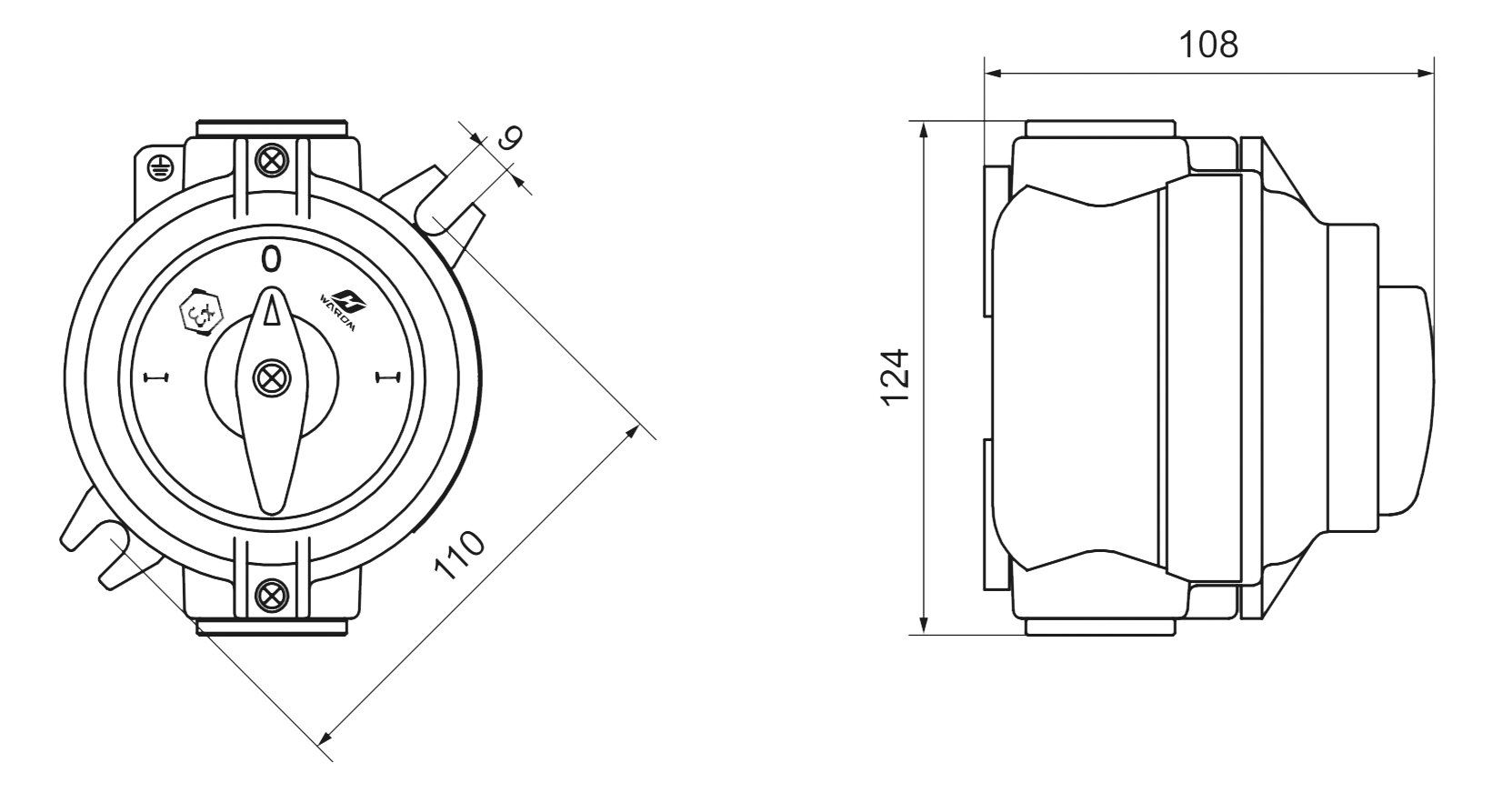

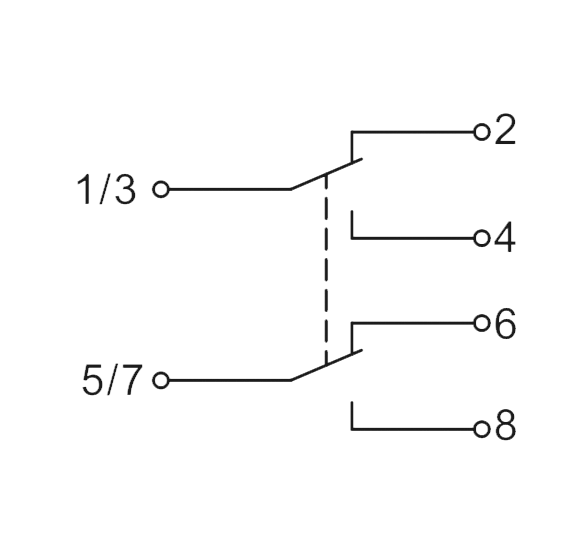

BZM-16D
|
Материал корпуса - алюминиевый сплав. |
|
|
BZM-D1-Rb
|
Материал корпуса - алюминиевый сплав. |
|
