Взрывозащищенные клеммные коробки из алюминиевого сплава серии BHD91
-
КОНСТРУКЦИЯ
Корпус коробки выполнен из алюминиевого и окрашен порошковой краской (RAL7040). Коробка состоит из корпуса и крышки, образующих взрывозащищенное резьбовое соединение. Внутри могут устанавливаться клеммы. На боковых сторонах коробки могут устанавливаться заглушки или кабельные вводы под различные типы кабеля. Уплотнения выполнены из силикона. На боковых сторонах коробки могут устанавливаться взрывозащищенные кабельные вводы с присоединительной резьбой М20х1,5, М25х1,5 или М32х1,5 под различные типы кабеля. Коробки могут быть различных типов: A, B, С, D. Максимальное кол-во кабельных вводов/заглушек на стороне - 2 шт. Суммарное кол-во кабельных вводов/заглушек у коробки - 8 шт. Все крепежные и монтажные элементы выполнены из коррозионно стойкой стали. -
УСТАНОВКА
На плоскую поверхность. -
КОМПЛЕКТ ПОСТАВКИ
Коробка в сборе.
- Опросный лист
- Технические харрактеристики
| Технические характеристики | |
|---|---|
| Маркировка взрывозащиты | 1 Ex db IIС T6 Gb X/ Ex tb IIIС T80°C Db X |
| Материал | Алюминиевый сплав |
| Температура эксплуатации | от -60 до +60 °C |
| IP | IP66 |
| Максимальный ток | 41 A |
| Максимальное напряжение | 500 В |
| Максимальное кол-во клеммных зажимов (сечение жилы кабеля 2,5 мм2, номинальный ток 24 А) | 12 |
| Максимальное кол-во клеммных зажимов (сечение жилы кабеля 4 мм2, номинальный ток 32 А) | 10 |
| Максимальное кол-во клеммных зажимов (сечение жилы кабеля 6 мм2, номинальный ток 41 А) | 8 |
| Присоединительная резьба кабельных вводов | М20х1,5, М25х1,5, М32х1,5 |
| Максимальное количество кабельных вводов/заглушек на стороне | 2 |
| Масса | 1,2 кг |
| Тип исполнения | Количество отверстий | Расположение |
|---|---|---|
| A | 1 | 2 шт на стороне С, 2 шт на стороне D |
| B | 2 | 2 шт на стороне A, 2 шт на стороне D |
| C | 3 | 2 шт на стороне A, 2 шт на стороне С, 2 шт на стороне D |
| D | 4 | 2 шт на стороне A, 2 шт на стороне B, 2 шт на стороне С, 2 шт на стороне D |
Технические характеристики
| Технические характеристики | |
|---|---|
| Маркировка взрывозащиты | 1 Ex db IIС T6 Gb X/ Ex tb IIIС T80°C Db X |
| Материал | Алюминиевый сплав |
| Температура эксплуатации | от -60 до +60 °C |
| IP | IP66 |
| Максимальный ток | 41 A |
| Максимальное напряжение | 500 В |
| Максимальное кол-во клеммных зажимов (сечение жилы кабеля 2,5 мм2, номинальный ток 24 А) | 12 |
| Максимальное кол-во клеммных зажимов (сечение жилы кабеля 4 мм2, номинальный ток 32 А) | 10 |
| Максимальное кол-во клеммных зажимов (сечение жилы кабеля 6 мм2, номинальный ток 41 А) | 8 |
| Присоединительная резьба кабельных вводов | М20х1,5, М25х1,5, М32х1,5 |
| Максимальное количество кабельных вводов/заглушек на стороне | 2 |
| Масса | 1,2 кг |

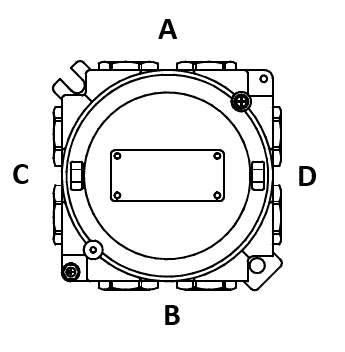

Варианты исполнения
| Тип исполнения | Количество отверстий | Расположение |
|---|---|---|
| A | 1 | 2 шт на стороне С, 2 шт на стороне D |
| B | 2 | 2 шт на стороне A, 2 шт на стороне D |
| C | 3 | 2 шт на стороне A, 2 шт на стороне С, 2 шт на стороне D |
| D | 4 | 2 шт на стороне A, 2 шт на стороне B, 2 шт на стороне С, 2 шт на стороне D |
