Взрывозащищенные силовые разъемы серии BCZ8060
-
КОНСТРУКЦИЯ
Корпус силового разъема выполнен армированного полиэстера (GRP). Разъем представляет собой совокупность вилки и розетки. Конструкция обеспечивает электрическую блокировку. Вилка имеет корпус, внутри которого расположены штекеры из меди (число контактов: 2P, 2P+PE, 3P+PE, 3P+N+PE). Розетка имеет корпус, с установленными внутри ответными гнездами из меди. Контакт заземления и его гнездо имеет больший размер по сравнению с остальными контактами и гнездами. Для различения разъемов на разные напряжения вилки и розетки имеют цветовую маркировку соединительной гайки и защитных крышек. Включение разъема производится путём установки вилки в розетку и поворотом её на 45° по часовой стрелке в положение “ON”. Вытащить вилку из розетки можно только в положении “OFF”. В зависимости от количества контактов и номинального тока в корпусах выполнены резьбовые отверстия с метрической резьбой различных размеров. Розетки имеют внутренний и внешний болты заземления. Уплотнения элементов конструкции выполнены из силикона. Все крепежные и монтажные элементы выполнены из коррозионностойкой стали. -
УСТАНОВКА
Переносные или установка “на корпус” (только для разъемов с номинальным током не более 32А). -
КОМПЛЕКТ ПОСТАВКИ
Кабельные вводы не входят в комплект поставки и обозначаются дополнительно.
- Опросный лист
- Технические харрактеристики
| Технические характеристики | |
|---|---|
| Маркировка взрывозащиты | 1 Ex db eb IIC T6 Gb/ Ex tb IIIС T80°C Db – для разъемов с номинальным током 10 и 16А; 1 Ex db eb IIC T5…T4 Gb/ Ex tb IIIС T80°С … T80°С Db – для разъемов с номинальным током 20, 32, 50, 60, 63, 100, 125А; |
| Материал | Армированный полиэстер (GRP) |
| Температура эксплуатации | от -60 до +55 °C |
| IP | IP66 |
| Номинальный ток | 10, 16, 20, 32, 50, 60, 63, 100, 125 А |
| Максимальное напряжение | 12-48 В AC/DC; 50-250 В DC; 100-130, 200-250, 380-415, 480-500, 600-690 В AC |
Тип крепления переносной Z+T разъем
|
Наименование |
Ток, А |
Напряжение, В |
Кол-во контактов |
Сечение кабеля, мм2 |
Схема расположения заземляющего контакта |
Цвет защитных крышек |
Резьбовые отверстия розетки |
Резьбовые отверстия вилки |
Масса, кг |
Масса розетки, кг |
Масса вилки, кг |
|
BCZ8060-16/48/2P |
16 (10) |
12-48 |
2P |
2,5-4 |
|
|
M25x1,5 |
M25x1,5 |
1,8 |
1,5 |
0,3 |
|
BCZ8060-16/50/2P |
16 (10) |
50-250 |
2P |
2,5-4 |
|
|
1,8 |
1,5 |
0,3 |
||
|
BCZ8060-16/48/2P+PE |
16 (10) |
12-48 |
2P+PE |
2,5-4 |
|
|
1,8 |
1,5 |
0,3 |
||
|
BCZ8060-16/50/2P+PE |
16 (10) |
50-250 |
2P+PE |
2,5-4 |
|
|
1,8 |
1,5 |
0,3 |
||
|
BCZ8060-16/130/2P+PE |
16 (10) |
100-130 |
1P+N+PE |
2,5-4 |
|
|
1,8 |
1,5 |
0,3 |
||
|
BCZ8060-16/250/2P+PE |
16 (10) |
200-250 |
2P+PE |
2,5-4 |
|
|
1,8 |
1,5 |
0,3 |
||
|
BCZ8060-16/250/3P+PE |
16 (10) |
200-250 |
3P+PE |
2,5-4 |
|
|
1,8 |
1,5 |
0,3 |
||
|
BCZ8060-16/415/3P+PE |
16 (10) |
380-415 |
3P+PE |
2,5-4 |
|
|
1,8 |
1,5 |
0,3 |
||
|
BCZ8060-16/500/3P+PE |
16 (10) |
480-500 |
3P+PE |
2,5-4 |
|
|
1,8 |
1,5 |
0,3 |
||
|
BCZ8060-16/130/3P+N+PE |
16 (10) |
200-250 |
3P+N+PE |
2,5-4 |
|
|
1,8 |
1,5 |
0,3 |
||
|
BCZ8060-16/250/3P+N+PE |
16 (10) |
380-415 |
3P+N+PE |
2,5-4 |
|
|
1,8 |
1,5 |
0,3 |
||
|
BCZ8060-32/250/3P+PE |
32 (20) |
200-250 |
3P+PE |
4-6 |
|
|
M40x1,5 |
M40x1,5 |
2,9 |
1,9 |
0,9 |
|
BCZ8060-32/415/3P+PE |
32 (20) |
380-415 |
3P+PE |
4-6 |
|
|
2,9 |
1,9 |
0,9 |
||
|
BCZ8060-32/500/3P+PE |
32 (20) |
480-500 |
3P+PE |
4-6 |
|
|
2,9 |
1,9 |
0,9 |
||
|
BCZ8060-32/690/3P+PE |
32 (20) |
600-690 |
3P+PE |
4-6 |
|
|
2,9 |
1,9 |
0,9 |
||
|
BCZ8060-32/250/3P+N+PE |
32 (20) |
200-250 |
3P+N+PE |
4-6 |
|
|
2,9 |
1,9 |
0,9 |
||
|
BCZ8060-32/415/3P+N+PE |
32 (20) |
380-415 |
3P+N+PE |
4-6 |
|
|
2,9 |
1,9 |
0,9 |
||
|

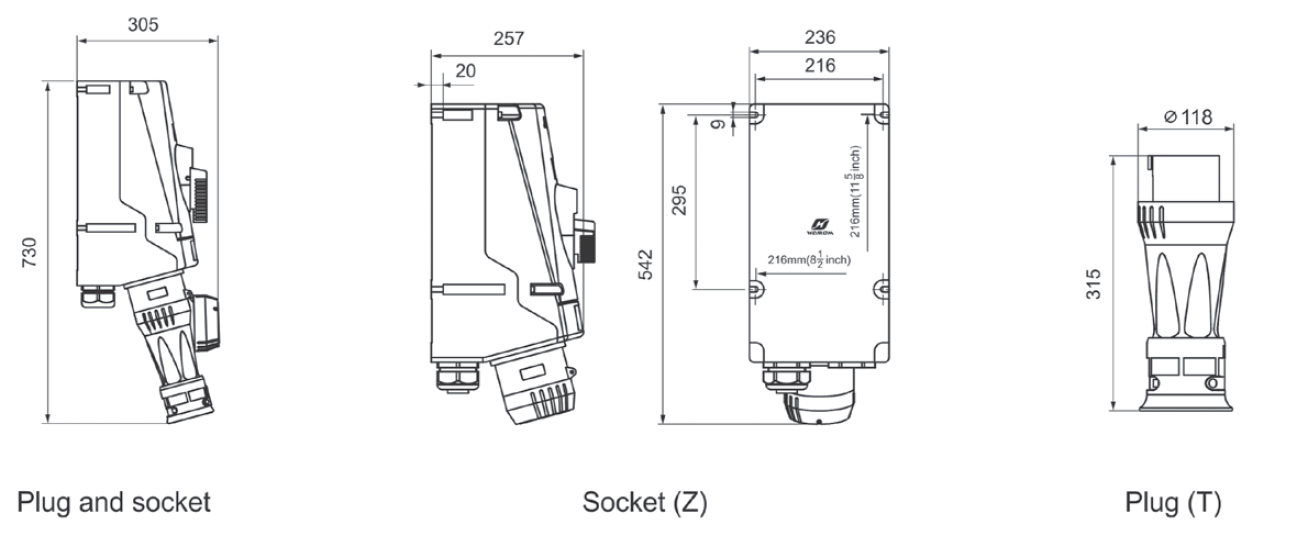

BCZ8060-63/250/3P+PE |
63 (50) (60) |
200-250 |
3P+PE |
10-16 |
|
|
M50x1,5 |
M50x1,5 |
16 |
14,3 |
1,7 |
|
BCZ8060-63/415/3P+PE |
63 (50) (60) |
380-415 |
3P+PE |
10-16 |
|
|
16 |
14,3 |
1,7 |
||
|
BCZ8060-63/500/3P+PE |
63 (50) (60) |
480-500 |
3P+PE |
10-16 |
|
|
16 |
14,3 |
1,7 |
||
|
BCZ8060-63/690/3P+PE |
63 (50) (60) |
600-690 |
3P+PE |
10-16 |
|
|
16 |
14,3 |
1,7 |
||
|
BCZ8060-63/250/3P+N+PE |
63 (50) (60) |
200-250 |
3P+N+PE |
10-16 |
|
|
16 |
14,3 |
1,7 |
||
|
BCZ8060-63/415/3P+N+PE |
63 (50) (60) |
380-415 |
3P+N+PE |
10-16 |
|
|
16 |
14,3 |
1,7 |
||
|
BCZ8060-125/250/3P+PE |
125 (100) |
200-250 |
3P+PE |
25-35 |
|
|
M63x1,5 |
M63x1,5 |
16 |
14,3 |
1,7 |
|
BCZ8060-125/415/3P+PE |
125 (100) |
380-415 |
3P+PE |
25-35 |
|
|
16 |
14,3 |
1,7 |
||
|
BCZ8060-125/500/3P+PE |
125 (100) |
480-500 |
3P+PE |
25-35 |
|
|
16 |
14,3 |
1,7 |
||
|
BCZ8060-125/690/3P+PE |
125 (100) |
600-690 |
3P+PE |
25-35 |
|
|
16 |
14,3 |
1,7 |
||
|
BCZ8060-125/250/3P+N+PE |
125 (100) |
200-250 |
3P+N+PE |
25-35 |
|
|
16 |
14,3 |
1,7 |
||
|
BCZ8060-125/415/3P+N+PE |
125 (100) |
380-415 |
3P+N+PE |
25-35 |
|
|
16 |
14,3 |
1,7 |
Тип крепления L соединитель
|
Наименование |
Ток, А |
Напряжение, В |
Кол-во контактов |
Сечение кабеля, мм2 |
Схема расположения заземляющего контакта |
Цвет защитных крышек |
Резьбовые отверстия розетки |
Резьбовые отверстия вилки |
Масса, кг |
|
BCZ8060-16/48/2P |
16 (10) |
12-48 |
2P |
2,5-4 |
|
|
M25x1,5 |
M25x1,5 |
1,3 |
|
BCZ8060-16/50/2P |
16 (10) |
50-250 |
2P |
2,5-4 |
|
|
1,3 |
||
|
BCZ8060-16/48/2P+PE |
16 (10) |
12-48 |
2P+PE |
2,5-4 |
|
|
1,3 |
||
|
BCZ8060-16/50/2P+PE |
16 (10) |
50-250 |
2P+PE |
2,5-4 |
|
|
1,3 |
||
|
BCZ8060-16/130/2P+PE |
16 (10) |
100-130 |
1P+N+PE |
2,5-4 |
|
|
1,3 |
||
|
BCZ8060-16/250/2P+PE |
16 (10) |
200-250 |
2P+PE |
2,5-4 |
|
|
1,3 |
||
|
BCZ8060-16/250/3P+PE |
16 (10) |
200-250 |
3P+PE |
2,5-4 |
|
|
1,3 |
||
|
BCZ8060-16/415/3P+PE |
16 (10) |
380-415 |
3P+PE |
2,5-4 |
|
|
1,3 |
||
|
BCZ8060-16/500/3P+PE |
16 (10) |
480-500 |
3P+PE |
2,5-4 |
|
|
1,3 |
||
|
BCZ8060-16/130/3P+N+PE |
16 (10) |
200-250 |
3P+N+PE |
2,5-4 |
|
|
1,3 |
||
|
BCZ8060-16/250/3P+N+PE |
16 (10) |
380-415 |
3P+N+PE |
2,5-4 |
|
|
1,3 |
||
|
BCZ8060-32/250/3P+PE |
32 (20) |
200-250 |
3P+PE |
4-6 |
|
|
M40x1,5 |
M40x1,5 |
1,8 |
|
BCZ8060-32/415/3P+PE |
32 (20) |
380-415 |
3P+PE |
4-6 |
|
|
1,8 |
||
|
BCZ8060-32/500/3P+PE |
32 (20) |
480-500 |
3P+PE |
4-6 |
|
|
1,8 |
||
|
BCZ8060-32/690/3P+PE |
32 (20) |
600-690 |
3P+PE |
4-6 |
|
|
1,8 |
||
|
BCZ8060-32/250/3P+N+PE |
32 (20) |
200-250 |
3P+N+PE |
4-6 |
|
|
1,8 |
||
|
BCZ8060-32/415/3P+N+PE |
32 (20) |
380-415 |
3P+N+PE |
4-6 |
|
|
1,8 |
|

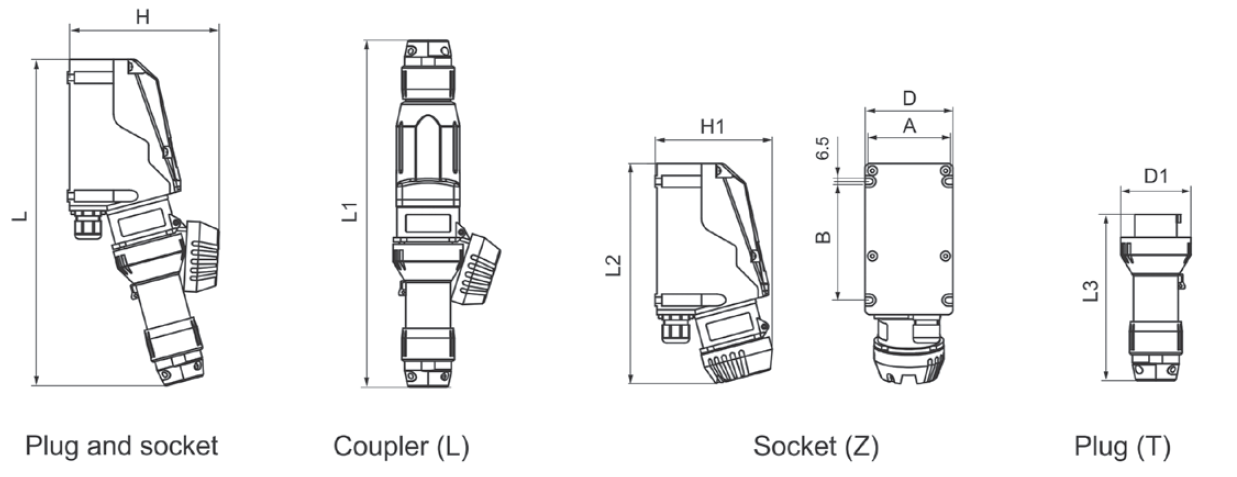

Наименование |
Габаритные размеры, мм |
|||||||||
|
L |
H |
L2 |
H1 |
A |
B |
D |
L3 |
D1 |
L1 |
|
|
BCZ8060-16/☐/(2P/3P) |
336 |
154 |
227 |
120 |
80 |
122 |
90 |
171 |
72 |
356 |
|
BCZ8060-16/☐/(4P/5P) |
408 |
175 |
252 |
151 |
102 |
150 |
110 |
217 |
76,5 |
460 |
|
BCZ8060-32/☐/☐ |
460 |
209 |
283 |
171 |
113 |
169 |
120 |
253 |
95 |
514 |
